CNC Pirográfia
KisKZ Dátum/Date: Vasárnap, 2013-06-02, 11:19 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
CNC pirográfia  (pyrography)


A G-ray legutolsó verzióának letőltő linkjei.

http://data.hu/get/7287978/G-ray-4.1-eng.rar
http://data.hu/get/7287979/G-ray-4.1-HU.rar

remiasa Dátum/Date: Csütörtök, 2014-11-13, 18:52 | Üzenet/Post # 941
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Igen, de ez már a negyedik kondi amit probálok. biggrin

Hozzáadva (2014-11-13, 18:52)
---------------------------------------------
Vissza raktam a diac-ot megit füstöl. sad


Zolibá Dátum/Date: Csütörtök, 2014-11-13, 19:44 | Üzenet/Post # 942
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Vissza raktam a diac-ot megit füstöl.
És az elötte lévő 10kOhm nem?
Ha kivett diacnál mérsz a 10 kOhm mindkét oldalán miközben a potit tekered mit mérsz?
Váltófesz és 240V feletti méréshatár.


Az üzenetet módosította/Modified by Zolibá - Csütörtök, 2014-11-13, 19:49

remiasa Dátum/Date: Csütörtök, 2014-11-13, 20:20 | Üzenet/Post # 943
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
A 10K -sal nincs semmi baj csak a4,7k-os füstöl.
7 és 235Volt között mérek a10k-os mind két sarkán ha le és fel tekerem a potit.

remiasa Dátum/Date: Csütörtök, 2014-11-13, 21:55 | Üzenet/Post # 944
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá  Összedobtam ezt a kapcsolást a régi potival egy probapanelon ebbe nem melegszik semmi de csak 152 és 213Volt között tudom szabályozni. Az oldalon ahonnan leszedte azt írták 100Wattig jó.


Hozzáadva (2014-11-13, 21:55)
---------------------------------------------
Kicseréltem a kondit igy most 116 és 216Volt között lehet szabályozni.
Csatolások/Attachments: 5603381.gif(4Kb)


Az üzenetet módosította/Modified by remiasa - Péntek, 2014-11-14, 14:45

Zolibá Dátum/Date: Péntek, 2014-11-14, 06:34 | Üzenet/Post # 945
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
azt írták 100Wattig jó.
Az a triactól függ, de neked pont jó.
Idézet remiasa ()
116 és 216Volt között lehet szabályozni.
Neked ez elegendő lesz, ha mégse csökkensd a kondi értékét, akkor jobban le tudod szabályozni a trafó teljesítményét.

Ui.
Nem hagyott nyugodni a dolog, megépítettem levegőbe a teljes kapcsolást. Tökéletesen működik elsőre.


Az első pirográf trafómat szabályoztam vele, és egy hegyet is rátettem.
Nullától maxig szabályoz, még a triac így hütetlenül sem melegszikjelentősen.Ez itt kb 5-8amperos terhelés.
Semelyik alkatrész nem melegszik. A Diacon szakadást kellmérni Ohm-mérővel ,a triak A1-A2 :A2-gate szakadás,
az A1-gate 60-80 Ohm mindkétirányban. Nem lehet hogy túl kis Watt-számú ellenállást használsz, azért meleg?
Tehát a rajz jó, valamit te rontasz el.
Amit utoljára feltettél kapcsolást az már annyira primítív , hogy nem lesz stabilitásod, mászni fog a szabályozás.
A leg stabilabbnak a 4 diódást tartom, szerintem azt kéne véglegesítened, szinte minden alkatrészed megvan hozzá.
Az a 4 plusz dióda kárpótlásként nagyon stabil áramkört alósít meg.
Csatolások/Attachments: 1719873.jpg(382Kb) · 5046725.jpg(336Kb)


Az üzenetet módosította/Modified by Zolibá - Péntek, 2014-11-14, 13:31

remiasa Dátum/Date: Péntek, 2014-11-14, 14:57 | Üzenet/Post # 946
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá Az ellenállás 2Wattos, a TRIAC volt a bünös szerintem gyári hibás lehetett mert a nyáklapot átnéztem és lemostam nitroval a gyantától miután beforrasztottam az alkatrészeket még vártam is vele hogy megszáradjon igy más nem jöhet számításba másik TRIAC-kal működik  de csak 35 és 190 Volt között állitható.

Az üzenetet módosította/Modified by remiasa - Péntek, 2014-11-14, 17:17

Zolibá Dátum/Date: Szombat, 2014-11-15, 07:31 | Üzenet/Post # 947
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
csak 35 és 190 Volt között állitható.
Most már a szekundert mérd lehetőleg terhelve egy 20-30 centis vas kötöződrót (1.5mm-es)lenne jó ha még nincs Khantál huzalod.

remiasa Dátum/Date: Szombat, 2014-11-15, 12:09 | Üzenet/Post # 948
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá ezek a triac-os szabályzok összeesküdtek ellenem, öszeraktam a négy diódásat is de a potit hiába tekergetem nem szabályoz semmit mi lehet a gond? sad Az előző már működik szépen. biggrin

Zolibá Dátum/Date: Szombat, 2014-11-15, 13:29 | Üzenet/Post # 949
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
de a potit hiába tekergetem nem szabályoz semmit
A poti,kondi,Diac csomóponton kell tudni mérni feszt a poti állásától függően(60-200V)
A diódákat jól tetted bele?
Csatolások/Attachments: 0479121.jpg(50Kb)


Az üzenetet módosította/Modified by Zolibá - Szombat, 2014-11-15, 14:34

remiasa Dátum/Date: Szombat, 2014-11-15, 15:55 | Üzenet/Post # 950
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Igen már töbször megnéztem annyit változtattam hogy 1N4007-est tettem bele és 27k/2Wattos ellenállást. A diac és triác 16 Volt fojamatosan és a T1-en is a potin 11Volt

Zolibá Dátum/Date: Szombat, 2014-11-15, 16:06 | Üzenet/Post # 951
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
1N4007-est tettem bele
Csak annyi a külömbség hogy az 1N4004 az 400voltos, az 1N4007-es az 700voltos dióda.
Ha felemeled a Diac egyik lábát akkor mit mérsz a kondin amikor tekered a potit?


Az üzenetet módosította/Modified by Zolibá - Szombat, 2014-11-15, 16:10

remiasa Dátum/Date: Szombat, 2014-11-15, 16:35 | Üzenet/Post # 952
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
245Volt folyamatosan ugy hogy a trafó helyén is be van kőtve egy multiméter anélkül semmi.

Az üzenetet módosította/Modified by remiasa - Szombat, 2014-11-15, 16:49

Zolibá Dátum/Date: Szombat, 2014-11-15, 18:14 | Üzenet/Post # 953
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
ugy hogy a trafó helyén is be van kőtve egy multiméter anélkül semmi.
A trafó helyére be kell kötni a trafót, hiszen az a terhelés.

remiasa Dátum/Date: Szombat, 2014-11-15, 19:56 | Üzenet/Post # 954
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline

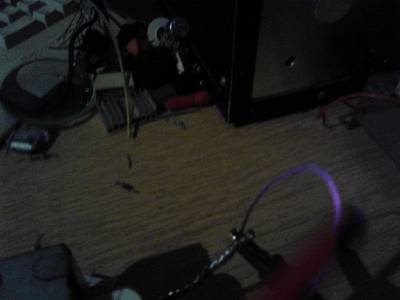

Működik hurrá. biggrin Találtam egy régi műszerből kivett ellenállást egy nagy porcelán cső azon volt ellenállás huzal pont 1mm-es, fekete melegtől vörösen izzoig lehet szabályozni. szuper. thumb köszönöm ismét a segitséget és a türelmét. hurrá hurrá. thumb hands

Az üzenetet módosította/Modified by remiasa - Szombat, 2014-11-15, 20:18

remiasa Dátum/Date: Szombat, 2014-11-15, 20:12 | Üzenet/Post # 955
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Két kép.
Csatolások/Attachments: 1206577.jpg(65Kb) · 1713238.jpg(73Kb)

Zolibá Dátum/Date: Szombat, 2014-11-15, 20:34 | Üzenet/Post # 956
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Akkor jöhet a piró égetés főpróbája? Sötétben  látható cseresznyepiros izzású heggyel próbálkozz,
mert a túl meleg hegy hamar koromcsíkos képet eredményez.

remiasa Dátum/Date: Szombat, 2014-11-15, 20:40 | Üzenet/Post # 957
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Redben Zolibá , akkor nálam olyan negyed gőzel fog menni, köszönö mégegyszer a segitsét. thumb biggrin

UI.

 A huzal milyen hosszu legyen?


Az üzenetet módosította/Modified by remiasa - Szombat, 2014-11-15, 20:42

Zolibá Dátum/Date: Szombat, 2014-11-15, 22:38 | Üzenet/Post # 958
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
A huzal milyen hosszu legyen?
Ne túl hosszú, mert hamar elhajlik. AZ enyémek 2.5-3cm a V-be hajtott oldal hosszak.
Majd holnap teszek fel egy közeli képet.

csewe Dátum/Date: Vasárnap, 2014-11-16, 05:45 | Üzenet/Post # 959
Fontos tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 596
Kitüntetések/Medals: 3
Hírnév/Fame: 1
Helyzet/Status: Offline
remiasa, Szépen alakulnak a dolgaíd.
Már várom,hogy mit sikerül alkotnod.

Zolibá Dátum/Date: Vasárnap, 2014-11-16, 07:53 | Üzenet/Post # 960
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
A huzal milyen hosszu legyen?
A hhoz hogy biztonságosan rögzíthessem a csokiba nálam cca 35mm.
És arra is ügyelj hogyha a V szárainak óvatosan nekifogsz egy vonalzót, az az X tengellyel párhuzamos legyen
vagy derékszögü legyen az Y tengellyel. A V alsó hajtását lehetőleg meleg, vagy izzó állapotban hajtsd meg,
hogy nehogy megrepedjen az éles hajtás miatt. A fát eléggé símává csiszolva kaptam a leg élesebb képeket.

És mostanában az égetés elött finoman beolajozom a fát,  beívódik és utánna többször áttörlöm puha ruhával.
Szerintem így csökken a kormolódás veszélye. A fenyőt felejtsd el mert rettentően eres, csíkos.
A fát mindig rögzítsd az asztalra, én fóliás lemezt teszek mellé.Bal oldalon 1-2 tizeddel magasabb,
jobb oldalon ugyan ennyivel alacsonyabbra állítom a lemezt. Papircsíkokat teszek alá mig a megfelelő magasságot el nem érem.
A nyár az szép, de nagyon puha nagyon kis hegy nyomást kér külömben nagyon besüpped a fába a hegy és homályos lesz a kép,
talán a nyír lenne a legjobb.
nekem a sárgabarack adta a leg élesebb képeket csak sajna nagyon erős a mintázata.
Zoli G-RAY progija fatasztikusan megkönnyíti a dolgodat, könnyű megtanulni.

Ezt a kis műszerpanelt ha megcsinálod, bármilyen deprez műszer jó hozzá. Nagy segítség a helyes égetési hőfok
beállításában, visszaállásban. A trimmert látható piros hegynél max műszerállás közelébe tekered, és a skáláról
bármikor vissza tudod állítani a triakos szabályzót a már egyszer kitapasztalt jó hőfokra.
Nálam így néz ki, a piros mezőben már előfordulhat koromcsík.
Majd kitapasztalod, és hajrá, sok szép égetést.
Csatolások/Attachments: 7195265.jpg(307Kb) · 1771569.png(2Kb) · 3693384.jpg(16Kb)


Az üzenetet módosította/Modified by Zolibá - Vasárnap, 2014-11-16, 12:50
