Lézergravírozás
KisKZ Dátum/Date: Vasárnap, 2011-09-04, 19:51 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Minden ami lézergravírozással kapcsolatos!


Vonatkozó topicok, főbb témarészek:

DotG fótumtopic
1W-os lézerpanel beállítás, tudnivalók
lézer munkák bemutatása

Viktor Dátum/Date: Szombat, 2015-01-17, 07:02 | Üzenet/Post # 1641
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Pabló, Nagyon nagy gratuláció. Eszméletlen jó lett.

Pabló Dátum/Date: Szombat, 2015-01-17, 17:33 | Üzenet/Post # 1642
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 675
Kitüntetések/Medals: 2
Hírnév/Fame: 2
Helyzet/Status: Offline
Idézet Viktor ()
Pabló, Nagyon nagy gratuláció. Eszméletlen jó lett.

Köszi Viktor.


Pablo83.weebly.com

mex Dátum/Date: Csütörtök, 2015-01-22, 17:59 | Üzenet/Post # 1643
ismerkedő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 54
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline

Kék lézer  tükörbe, Dot G-vel.
Köszönöm Béni!

miki-bá Dátum/Date: Csütörtök, 2015-01-22, 19:14 | Üzenet/Post # 1644
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
mex, Nagyon szép ! A tükör gravírozásnak ezt a felhasználási módját még
nem láttam. Nagyon ötletes.

Miki bá


" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

tweakie Dátum/Date: Péntek, 2015-01-23, 06:28 | Üzenet/Post # 1645
alapvető tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 972
Kitüntetések/Medals: 6
Hírnév/Fame: 5
Helyzet/Status: Offline
Kiváló munka Mex - Dot G szabályok.  ok

Tweakie.


Success consists of going from failure to failure without loss of enthusiasm.

Amatőr Dátum/Date: Péntek, 2015-01-23, 06:50 | Üzenet/Post # 1646
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
mex, nagyon jó lett! yes
Hasonlóval próbálkozom üvegbe és tükörbe, kevésbé sérülékeny mint a plexi.


H1i.hu

mex Dátum/Date: Péntek, 2015-01-23, 12:00 | Üzenet/Post # 1647
ismerkedő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 54
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
miki-bá, Tweakie, Amatőr, köszönöm a dicséretet.
Élőben sokkal jobban mutat, a tükörfotózás (sem) az erősségem.. smile

Szkyta Dátum/Date: Szombat, 2015-02-21, 13:07 | Üzenet/Post # 1648
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 92
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Sziasztok!
A segítségeteket kérném, mert elakadtam. Teljesen zöldfülű vagyok a lézergravírozás világában. Kínából rendeltem egy 500 mW-os lézergravírozógépet lapra szerelve. Az összerakással, kipróbálással nem volt gondom, viszont amit kaptam hozzá progikat, nem nagyon működnek. A szerkezet arduino alapú elektronikára épül. Eleve elég körülményes a grafika átalakítása a gépem számára ehető nc állománnyá. Coreldrawban megrajzolom az ábrát, azt átviszem inscape-be, az megcsinálja az nc-t, amit aztán beolvasok a grbl-be. Itt kezdődnek a gondok. Iszonyú nagy a torzítás, kb. 20-22%. Azaz egy 100x100-as négyzetből kb. 79x82 mm-es négyszög lesz, még gravírozás előtt. A netről szedtem le szabadszoftvereket, azok is torzítanak. A beállítással van baj? A gondom az, hogy abszolút nem értek a dologhoz, fogalmam sincs, mit kéne beállítanom és hogyan. A kísérletezéssel már elég sok időt elszúrtam, de olyan ez, mintha csorba bicskával agysebészkednék - előképzettség nélkül.

A géphez kapott pixelgrafikus vezérlőprogi eleve használhatatlan, a munkaterülete 38x38 mm, de a torzítás itt is fennáll.
Köszönöm a segítségeteket.

Atilla

csewe Dátum/Date: Szombat, 2015-02-21, 16:36 | Üzenet/Post # 1649
Fontos tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 596
Kitüntetések/Medals: 3
Hírnév/Fame: 1
Helyzet/Status: Offline
Szkyta,ahoz több infó kellene,hogy tudjunk segíteni.
Kellene a géped használati útmutatója,hogy lássuk milyen is a vezérlése.
Valami linket ideírhatnál.

Szkyta Dátum/Date: Szombat, 2015-02-21, 18:50 | Üzenet/Post # 1650
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 92
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Semmiféle útmutatót nem kaptam hozzá, amit tudok róla, azt magamtól izzadtam ki.
Ez a linkje:
http://www.ebay.com/itm....4a09673
a driver usb ch340-341

Hozzáadva (2015-02-21, 18:48)
---------------------------------------------
A motorvezérlő chipeken a felirat:
4988EI
A1421
744L
Az usb alaplap arduino uno

Hozzáadva (2015-02-21, 18:50)
---------------------------------------------
A léptető motorokat a feliratuk szerint nem tudom beazonosítani. LotNO 622


csewe Dátum/Date: Szombat, 2015-02-21, 18:58 | Üzenet/Post # 1651
Fontos tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 596
Kitüntetések/Medals: 3
Hírnév/Fame: 1
Helyzet/Status: Offline
Szkyta, a torzítást biztosan a gép,vagy a vezérlő szoftvere okozza,és nem cad/cam programok amivel előkészíted,és a G kódot generálod.
Sajnos nagyon kevés az információ ahoz,hogy érdemben tudjak segíteni.
Ha a vezérlő szoftvernek vannak beállítási lehetőségei,akkor ott kell keresni a torzítás okát.
Esetleg felcserélted az X,és az Y tengelyek meghajtását.

Szkyta Dátum/Date: Szombat, 2015-02-21, 19:10 | Üzenet/Post # 1652
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 92
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
A bekötések jók, azokat többször is átnéztem. Nem is nagyon lehet rosszul bekötni, mert az y tengelyen két motor van (Y és A jelöléssel), az x tengelyt egy motor hajtja.
Valamicskét már maga az inscape is torzít a G-kód generálása közben, mert a 100x100 az nála kicsivel több vagy kevesebb. Valószínűleg a grbl beállításával lesznek gondok, csakhát fogalmam sincs, hogyan kéne beállítani helyesen. A grbl-be nem piszkáltam bele, úgy használom, ahogyan az internetről letölthető, tehát alapbeállításokkal.

tweakie Dátum/Date: Vasárnap, 2015-02-22, 07:41 | Üzenet/Post # 1653
alapvető tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 972
Kitüntetések/Medals: 6
Hírnév/Fame: 5
Helyzet/Status: Offline
Szkyta, is this any help ? https://github.com/grbl/grbl/wiki

Tweakie.


Success consists of going from failure to failure without loss of enthusiasm.

csewe Dátum/Date: Vasárnap, 2015-02-22, 14:36 | Üzenet/Post # 1654
Fontos tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 596
Kitüntetések/Medals: 3
Hírnév/Fame: 1
Helyzet/Status: Offline
Szkyta, megnéztem Tweakie linkjén,és ezeket kellene állítanod:
$100=314.961 (x, step/mm)
$101=314.961 (y, step/mm)
$102=314.961 (z, step/mm)

Ennyi lépést tesz meg a léptetőmotor egy milliméter elmozduláshoz.

Szkyta Dátum/Date: Vasárnap, 2015-02-22, 16:20 | Üzenet/Post # 1655
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 92
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Köszi a segítséget!
Ezt a beállítást én is megtaláltam a linken, át is írtam, de semmit nem változtatott a dolgon. A régi beállítás mindhárom tengelyre 80.000 volt.

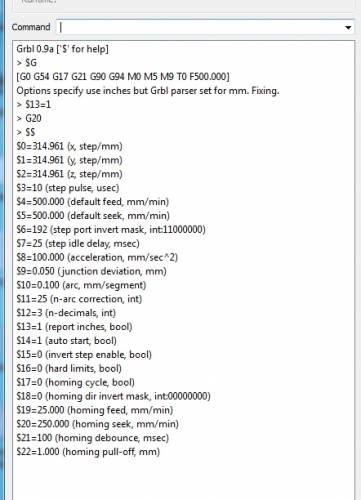

Megpróbálok feltenni egy képet jelenlegi beállításokról.

Hozzáadva (2015-02-22, 16:20)
---------------------------------------------
Itt volt elhantolva az eb. Próbálgattam én állítgatni a tengelyek beállításait, de a grbl munkaasztalán nem változtak az értékek. A dolog érdekessége, hogy az inscape-ben 50 mm-re beállított kör átmérője a grbl asztalán x=39.9391, az y=39.9881 mm értéket mutat, viszont az általad is javasolt új beállításokkal sikerült a rajz 50 mm-es értékeivel egy 157 miliméter átmérőjő kört csinálnom. A 3 tengely új értékeit osztottam 3-al, így már az új teszt kör 52 mm átmérőjű, az asztal értékei viszont nem változnak, azok továbbra is a fentebb leírt értékeket mutatják.

Csatolások/Attachments: 5858928.jpg(170Kb)

miki-bá Dátum/Date: Vasárnap, 2015-02-22, 17:02 | Üzenet/Post # 1656
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
Üdv Mindenkinek !
A kérdés láma ,de az enyém ! wacko
Egy mini bee illesztőkártyám van . hova kössem a lézer vezérlését , hogy tudjam M10, M11-el kapcsolni a lézert ?

Csatolások/Attachments: 4221484.jpg(65Kb)


" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

Zolibá Dátum/Date: Vasárnap, 2015-02-22, 18:23 | Üzenet/Post # 1657
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet miki-bá ()
hova kössem a lézer vezérlését
Nekem ide van, és ezt a pin számot keresd az illesztőn is.
És M10 P1:M11 P1 a parancsa.
Csatolások/Attachments: 2821605.jpg(30Kb)


Az üzenetet módosította/Modified by Zolibá - Vasárnap, 2015-02-22, 18:24

gb Dátum/Date: Vasárnap, 2015-02-22, 18:24 | Üzenet/Post # 1658
kezdő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 29
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Jó estét
Ma sikerült elindítanom az 1w-os lézerem. Egy idő után nem bírtam ki leállítottam megnézni.
DotG-vel készült a kód. Nem tudom mit rontottam el de a vékony vonalaknak nem kellene ott
lenni. A lézert a z tengely dirje kapcsolja.$IMAGE1$
Mit kellene még állítanom?

Zolibá Dátum/Date: Vasárnap, 2015-02-22, 18:28 | Üzenet/Post # 1659
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet gb ()
A lézert a z tengely dirje kapcsolja.$IMAGE1$
Nem látni a képet, valamit elrontottál. Talán nem illesztetted be a szerkesztőbe, vagy nagy a kép felbontása.

gb Dátum/Date: Vasárnap, 2015-02-22, 18:35 | Üzenet/Post # 1660
kezdő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 29
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Szia Zolibá
Megprobálom még egyszer már levettem a méretétt 500 alá$IMAGE1$
