Ismét volt lehetőségem folytatni a magasságbeállítót, így alakultak a dolgok:

Első lépésként Tomi javaslatára a mérőóra nyaka és a csavar közé egy kis rézdarabot tettem hogy ne hagyjon nyomot a csavar (később lehet hogy cserélem a felső lemezt, egyelőre ez van)
Megérkezett Pétertől (köszönöm) a hengeres tapintó, ez tökéletesen illik az órába:



Ezután következett a kalibrálás. Az eszköz a mérőóra játékával együtt 77 és 79mm magasság között mozog, ezért első körben 78mm-en rögzítettem a tolómérőt:



A 78mm-es mérettel ráfogtam a magasságállítóra, a talp és a tapintó között:



Ebben a pozícióban nulláztam a mérőórát:

Csatolások/Attachments: 5044107.jpg(359Kb) · 8840270.jpg(453Kb) · 3612585.jpg(432Kb) · 8618133.jpg(448Kb)


H1i.hu

Amatőr Dátum/Date: Csütörtök, 2011-07-14, 17:19 | Üzenet/Post # 22
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Így hogy már tudtam hogy a magasságmérő mutatójának hol kell állnia 78mm-es szerszámmagasság esetén, következhetett az első próba:



A léptetést 0,01mm-re állítva addig süllyesztettem a szerszámot amíg az el nem érte a kívánt magasságot.
Ezután már csak a szoftverbe kell bevinnem a 78mm-t és elvileg kész.
60°-os gravírtű az eszközzel:



Annyi hiba derült ki hogy egy hosszabb (pl, kivágó) szerszámnál már túl magas a szerkezet, a Z tengelyt nem tudom eléggé felemelni, most kezdhetek gondolkodni valami megoldáson smile
Csatolások/Attachments: 6737864.jpg(418Kb)


H1i.hu

kymco1 Dátum/Date: Csütörtök, 2011-07-14, 18:03 | Üzenet/Post # 23
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 857
Kitüntetések/Medals: 2
Hírnév/Fame: 4
Helyzet/Status: Offline
Amatőr, furd át az asztalt egy olyan helyen ahol nem zavaró, majd rögzítsd alulról a szerkezetet hogy a tapintó a lukba kerüljön

Amatőr Dátum/Date: Csütörtök, 2011-07-14, 20:51 | Üzenet/Post # 24
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Kym! Nem nagyon van hely az asztalban neki, meg úgy nem tudom belőni egy ismeretlen vastagságú (esetleg alátétre is tett) anyag felszínét.

H1i.hu

Tomi Dátum/Date: Csütörtök, 2011-07-14, 22:20 | Üzenet/Post # 25
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Amatőr, újfent nagyon klassz lett! Tök jól és ötletesen megoldod ezeket a dolgokat extra géppark nélkül!

Egy ötlet jutott még eszembe a kalibrálásról. Ha a tapintó menetére egy elvékonyított anyát teszel kontraanyának, akkor a tapintó tekergetésével is kerek értékre tudod csavargatni a magasságát. Picit talán könnyebb mint az órát tologatni. Bár ez is teljesen jó így!

Amatőr Dátum/Date: Péntek, 2011-10-21, 13:44 | Üzenet/Post # 26
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Ismét nekifogtam egy szerszám magasságbemérő készítésének.
Nem mintha nem lennék megelégedve az előzővel, csak ugye ilyent még nem csináltam és hátha valakinek megtetszik utánépítésre.
A bemérő alapja egy kisméretű pneumatika munkahenger, bontott, de jó állapotú darab:



Szétszedve látszik a belvilág, ami viszont fontos, hogy a felső végponton érintkező darabok ( a dugattyú felső része és a lezáróelem alja ) acél, ezért ezen a ponton nem kell rugalmas elmozdulásra számítanom.



A dugattyú felső holtpontaban tartásához kerestem egy méretes rugót:

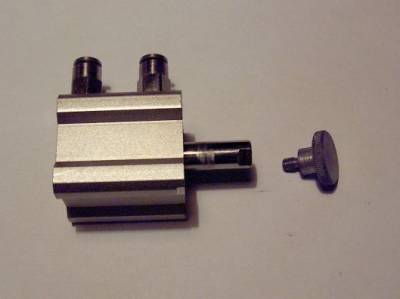

Összeszerelés után a dugyttyúszárban lévő M4 menetbe egy formás csavart tekertem. ( a mindenes fiók ajándéka :))



Így néz ki összeállítva:



Ebben az állapotban az eszköz teljes magasságát 61,7mm-nek mértem, tehát ha találnék egy 0,3mm-es alátétet a csavar alá akkor pont 62mm-re tudnám beállítani.
Csatolások/Attachments: 4249795.jpg(29Kb) · 7894300.jpg(32Kb) · 4411346.jpg(44Kb) · 6184983.jpg(30Kb) · 8647681.jpg(35Kb)


H1i.hu

Amatőr Dátum/Date: Péntek, 2011-10-21, 13:52 | Üzenet/Post # 27
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Az alátétes dobozban kutatva több 0,3-as alátétet is találtam, egy azonban különösen jónak tűnt, lévén az egy forrfül:





Ezzel a bemérő teljes magassága 62mm-re módosult, ezt könnyű lesz bevinni a Mach-ba.

Ezután következett a kijelző megépítése, ami egy műanyag doboz, benne 2db ceruzaelemmel és egy leddel, némi vezeték és egy krokodilcsipesz.
Nagyon egyszerű dolog, össze is állt a kész bemérő:

Csatolások/Attachments: 3701165.jpg(49Kb) · 9116978.jpg(37Kb) · 9497334.jpg(40Kb)


H1i.hu

Amatőr Dátum/Date: Péntek, 2011-10-21, 13:55 | Üzenet/Post # 28
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Egy rövid videó a bemérés menetéről:



H1i.hu

Tomi Dátum/Date: Péntek, 2011-10-21, 17:03 | Üzenet/Post # 29
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Amatőr, ez amilyen egyszerű, olyan klassz és ötletes, gratula! És még ráadásul dizájnos is smile

Amatőr Dátum/Date: Szombat, 2011-10-22, 11:45 | Üzenet/Post # 30
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Tomi, köszönöm!
Mire elkészült a holmi a kezembe akadt egy sokkal kisebb munkahenger:



Ha korábban jött volna... smile
Csatolások/Attachments: 5440674.jpg(68Kb)


H1i.hu

KisKZ Dátum/Date: Csütörtök, 2012-04-12, 21:36 | Üzenet/Post # 31
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Famatyi a dombornyomás alapanyagainak a kivágására az alábbi eszközt használja:



"...

A dombornyomáshoz még hozzáteszem a körkivágó "találmányom".
Egyszerű boltban kapható kivágót kell átalakítani, úgy hogy a közepébe egy csapágyat és egy puha gumi tappancsot építünk be.
De a fotó magáért beszél.
A magasságokat úgy állítjuk be hogy előbb a gumitappancs lefogja a lemezt, lassan összenyomul a gumi és elkezdi körbevágni az anyagot.
Vastagabb díszérmének való anyagot viszont esztergába két fa közé fogva szúrom le.....

..."

Köszönjük Famatyi!

Amatőr Dátum/Date: Péntek, 2012-04-13, 20:16 | Üzenet/Post # 32
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Most nézem, ez nagyon jó! Igazán ötletes megoldás. thumb

H1i.hu

Topi Dátum/Date: Szerda, 2014-01-29, 21:53 | Üzenet/Post # 33
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 89
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Sziasztok!

Viktorral beszélgettünk chat-en egy hete arról, hogy kényszerből milyen gépeket épít az ember az otthon található dolgokból.
Meséltem neki, hogy volt egy könyv kb. 30 éve, amiben a szerző a házi műhely gépeit készíti el egyszerű módon, akár kerékpár csapágyak felhasználásával. Mivel a fent leírt kényszer és a pénzhiány nálam is fennállt sokszor, ezért születtek az alábbi gépeim. Mivel akkor még nem voltak szerszámgépeim, így a csapágyazás elkészítése megoldhatatlan volt számomra, ezért maradt a biciklicsapágy megoldás. Ezek a gépek már min. 5 éve működnek. Jó szórakozást a képekhez!

Körfűrész vezetősínnel, kocsival:


Szalagcsiszoló rétegeltlemez-aluminium ékszíjtárcsával, szegecselve:

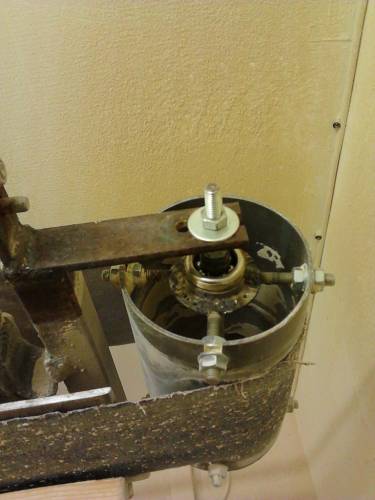

Dobcsiszoló:





Csatolások/Attachments: 3013524.jpg(252Kb) · 8358355.jpg(289Kb) · 0560042.jpg(184Kb) · 1040776.jpg(257Kb) · 3468423.jpg(221Kb) · 8078272.jpg(249Kb) · 9953121.jpg(315Kb) · 7793205.jpg(257Kb) · 8536858.jpg(230Kb) · 6419180.jpg(246Kb)

browneye Dátum/Date: Péntek, 2014-01-31, 07:38 | Üzenet/Post # 34
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 14
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Szia Topi!

Gratulálok! up Egyszerű és nagyszerű szerkezetek.
Én mint elektromos beállítottságú ember, mindig nagy tisztelettel adózom,
az ilyen ügyes dolgoknak. Sokszor tovább tartanak mint a gyári
és az alkatrész utánpótlás is megoldott  biggrin

Topi Dátum/Date: Péntek, 2014-01-31, 20:37 | Üzenet/Post # 35
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 89
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
browneye, szia!

Örülök, hogy tetszenek ezek a tákolmányok. Én most ismerkedem az elektronikával, és nekem az tűnik misztikusnak, ami neked természetes és egyszerű! Ezért jó ez a csapat, mert mindenki a saját szakterületén szerzett tudásával segíti a többieket, tehát ha bármilyen mechanikai jellegű kérdésed lenne ne fojtsd magadba, cserébe én biztos, hogy elektronikai kérdésekkel foglak majd "kínozni".

Topi

Viktor Dátum/Date: Szombat, 2014-02-01, 18:02 | Üzenet/Post # 36
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Topi, Szia.
Nagyon szuperek. Csak gratulálni tudok hozzájuk.
Még mindig irigykedve csodálom őket.

csewe Dátum/Date: Hétfő, 2014-02-17, 17:23 | Üzenet/Post # 37
Fontos tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 596
Kitüntetések/Medals: 3
Hírnév/Fame: 1
Helyzet/Status: Offline
Sziasztok.
Ma készítetem egy 3D tapintót,az itthon fellelhető anyagokból










Még némi elektronika lessz hozzá,aztán kezdődhetnek a tesztek.
Csatolások/Attachments: 6297537.jpg(16Kb) · 2193215.jpg(12Kb) · 5318544.jpg(8Kb) · 3734851.jpg(7Kb) · 6235661.jpg(11Kb) · 9854299.jpg(20Kb)


Az üzenetet módosította/Modified by csewe - Hétfő, 2014-02-17, 17:54

Zolibá Dátum/Date: Kedd, 2014-02-18, 00:06 | Üzenet/Post # 38
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet csewe ()
Ma készítetem egy 3D tapintót
Behajráztál, tegnap emlitetted , ma már kész is van. Szupi lett, kiváncsi vagyok a teszt eredményére.

elektron Dátum/Date: Kedd, 2014-02-18, 15:35 | Üzenet/Post # 39
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 229
Kitüntetések/Medals: 1
Hírnév/Fame: 2
Helyzet/Status: Offline
Csewe a lényegre tapintottál. smile

süllő46 Dátum/Date: Kedd, 2014-02-18, 23:04 | Üzenet/Post # 40
komoly tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 466
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
csewe, A tapintód elektronikáján töprengek. A rajz szerint a golyók mint kapcsolók szerepelnek, de felfogható két pólusúnak és egy pólusúnak is. Az alkatrészeket figyelve egy pólusúak. Akkor viszont az egyik állásban a mosfetek gate-lábait kötöd össze és nem kapcsolódnak a negatívra.
