Máshova nem sorolható elektronikai témák.


H1i.hu

Amatőr Dátum/Date: Vasárnap, 2011-02-20, 13:43 | Üzenet/Post # 2
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Sziasztok Szakik!

Adott egy 24V-os DC motor 7,5A áramfelvétellel. Ehhez szeretnék egy fordulatszámszabályzót készíteni.
Ami van: egy 24V~ 8A-ig terhelhető trafó, ez egyenirányítva 33VDC felett lesz, legfeljebb nem engedem 100%-ra a PWM-t.
Ezt a kapcsolást néztem ki.
Lát valaki problémát benne? Én mondjuk megtoldanám egy védődiódával a motorral párhuzamosan.


H1i.hu

Tomi Dátum/Date: Vasárnap, 2011-02-20, 14:30 | Üzenet/Post # 3
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Amatőr, emlékeimben olyasmi él, hogy nálam már működött ez a kapcsolás.
Ha megnézed az adatlapján, a védődióda az IRFZ46N-ben benne van.
Összteljesítményt nézve viszont, lehet előnyösebb lenne IRF2807 vagy IRF2804 FET használata...
+ A motorod terhelt áramfelvétele a 7.5A, de üresjáratban, kisebb terheléssel, lágyabb indítással nem eszik ennyit.
Ja és arra figyelj, hogy az 555 csak max. 18V tápot bír, nehogy azt is 33V-ról tápláld.

Amatőr Dátum/Date: Vasárnap, 2011-02-20, 17:53 | Üzenet/Post # 4
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Tomi, köszi a visszajelzést, az 555 kap egy 7812-t, a többit oldja meg smile
A FET tippeknek örülök, a 2807 szimpatikus darab. A motor fortunába lesz, valószínűleg nem fog sokat enni, hacsak el nem szúrok valamit...


H1i.hu

KisKZ Dátum/Date: Vasárnap, 2011-02-20, 19:57 | Üzenet/Post # 5
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Tomi,

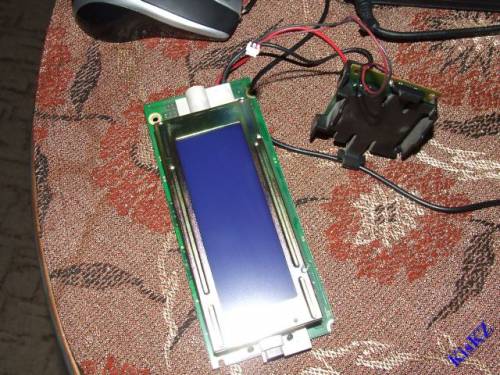

Tomi! A fénymásoló típusa: CANON NP4050.

Itt vannak a képek mégegyszer a kicsikéről, hátha más is tud segíteni Neked az adatokban.


Tomi Dátum/Date: Vasárnap, 2011-02-20, 20:27 | Üzenet/Post # 6
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Péter, köszönöm! Egyelőre azt hiszem nem a neten keresgélem tovább az infókat hozzá. De ha van info, ha nincs 99%, hogy használható lesz a kijelző.

KisKZ Dátum/Date: Vasárnap, 2011-02-20, 20:38 | Üzenet/Post # 7
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Tomi,
Váljék az úr egészségére! smile
Dobozolom!!!

Csaby Dátum/Date: Kedd, 2011-03-29, 19:16 | Üzenet/Post # 8
haladó tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 124
Kitüntetések/Medals: 2
Hírnév/Fame: 4
Helyzet/Status: Offline
Mivel többeknek probléma a kábelek árnyékolása, megpróbálom összefoglalni:

A védővezető, falusias nevén föld meglétét ellenőrizni kell a dugaszoló aljzatban, (gy.k.: konnektor), ez mindennek az alapja.
Egy hagyományos gépnél a védővezető útja a következőképpen alakul:
1. ág: Dugalj - frekvenciaváltó, ha van - főorsó - gépváz.
2. ág: Dugalj - számítógép - párhuzamos kábel árnyékolása.
3. ág: Dugalj - vezérlő burkolata - összes kábel árnyékolása.

Ha ezt a rendszert magatok elé képzelitek akkor egy fa struktúrát kaptok. A fa törzse a föld, az ágak vége a levegőben.

Amit érdemes megcsinálni: Az energialáncok elejét és végét egy nagyobb keresztmetszetű hajlékony kábellel összekötni. A villanyszerelési boltban Mkh-6 néven kapjátok. Kérjetek mindkét végére szemes sarut, amivel a fémvázhoz köthetitek. Így kizárjátok a csapágy bizonytalan érintkezését. Az iparban ezt EPH-nak hívják.

Amit muszáj megcsinálni: Minden kábel árnyékolt legyen. A vezérlő felőli végét a vezérlő fémházához, ennek hiányában egy sorkapocsba kössétek és állandó kapcsolata legyen a védőfölddel. A másik végén, a bekötéshez minél közelebb, vágjátok ki az árnyékolást és szigeteljétek el. Ha hozzáér a fémházhoz, akkor nem árnyékolást, hanem keretantennát készítettetek. smile


KisKZ Dátum/Date: Péntek, 2011-04-01, 21:26 | Üzenet/Post # 9
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Nos, sokat haladtam a dolgokkal az utóbbi napokban...
A táp holnap teljesen meglesz.
Csak a furatok kellenek a homlokfalon az ajzatoknak és az állapotjelző lednek.
a táp kivezetéshez egy audiotechnikai csatlakozó ajzatdugó párost találtam. Sajnos a neve nem ugrik be, de majd sorban csinálok képeket az egész cuccról.

Megcsináltam az MSDD 80-5.6-nak a kábelezését is nagyjából.
Csak a motorhoz vezető kábel maradt, de az sajnos kinn van a garázsban, így nem tudtam levágni és megcsinálni hozzá a csatlakozót.

A fent említett audiotechnikai csatlakozó egybként 4 vezeték (plusz árnyék) igy kitűnő lesz később egy dobozolás után akár a vezérlődoboz kivezetéseihez. Könnyedén szerelhető, forrasztható... teccik. smile

Még gyorsan letöltöm és installálom a PRO-tuner szoftvert is a vezérlő szoftveres hangolásához.


BigG Dátum/Date: Kedd, 2011-04-26, 19:11 | Üzenet/Post # 10
barátkozó tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 96
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Tehát egy benzinkút árkijelzőt szeretnék felújítani és a régi árkijelző helyére leddiódás panelokat beszerelve és azokon megjelenítve lennének láthatóak az üzemanyag árak.
Amire szükségem lenne az az amin keresztül beírhatom a nagyon magas árakat és kedvemre módosíthatom.
Tovább fejlesztve pedig akár telefonon interneten is lehetne módosítani vagy wifin
Amit tudok, hogy egy karakter kb A/4 méretü kb 250 diodával, és pl: a diesel 000.0 karaktert kell kijeleznie

Tomi Dátum/Date: Kedd, 2011-04-26, 19:24 | Üzenet/Post # 11
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Tehát ehhez kell egy erősen időjárásálló hardver (az valahol mindegy, hogy pic, atmel, stb.). Közös jellemzőjük, hogy erre a feladatra akár BASIC nyelven is fel lehet őket programozni. smile Ezek többféle buszon vezérelhetőek (Ethernet, RS485, stb. - most azokat emeltem ki, amikkel nagyobb távolságok is áthidalhatók). De lehet emellett akár bluetooth (100 m kb), WiFi, egyedi RF modul... A vezérlést esetleg egy a kút shopjában lévő számítógép láthatná el, a vezérlésnek megfelelő szoftverrel (nem tudok konkrétumot mondani, eléggé feladatspecifikus). Az említett neten keresztüli változtatás pedig ehhez a géphez történő csatlakozással lenne lehetséges.
Illetve van ehhez a dologhoz jó pár szintén ide passzoló áramkör, mint pl.:
MAX7219 a szegmensek vezérléséhez.
ENC28J60 ethernet - SPI konverter (a kontroller direkt LAN-ra köthető vele)...
(több busz-konvertert most nem sorolnék.)

A konkrétan erre (illetve az ehhez erősen hasonló) feladatra kitalált eszközök közül nekem máig a QMatic nevű céggel volt dolgom... Hát nem voltam tőlük elájulva, de természetesen az áraik is az eget verik. Viszont készen szállítanak mindent, hardvert, szoftvereket, terminálokat, stb. stb.


BigG Dátum/Date: Kedd, 2011-04-26, 19:32 | Üzenet/Post # 12
barátkozó tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 96
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
köszi, összeírom konkrétabban mit szeretnék és te meg azt mennyiért csinálnád meg ...jó?

Tomi Dátum/Date: Kedd, 2011-04-26, 20:03 | Üzenet/Post # 13
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Quote (BigG)
köszi, összeírom konkrétabban mit szeretnék és te meg azt mennyiért csinálnád meg ...jó?

Rendben, várom az infót!


BigG Dátum/Date: Szerda, 2011-04-27, 19:10 | Üzenet/Post # 14
barátkozó tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 96
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Tomi,
itt van link, ilyenre volna szükségem. kijelzőpanel
a pontos paraméterek még nem tisztázottak de kb: 2-3 egység, egységenként(totem) 8db 4 karakteres panel + vezérlő.

Tomi Dátum/Date: Szerda, 2011-04-27, 19:33 | Üzenet/Post # 15
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
BigG, ez így teljesen korrekt. Ha egyszerre csak egy egységgel kell kommunikálni, akkor ehhez szoftveren kívül más (elvileg) nem kell.

BigG Dátum/Date: Csütörtök, 2011-04-28, 19:13 | Üzenet/Post # 16
barátkozó tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 96
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Tomi,
Na akkor?
tudnál csinálni nekem?

Tomi Dátum/Date: Csütörtök, 2011-04-28, 20:24 | Üzenet/Post # 17
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
BigG, mármint ilyen kijelzőket? smile

BigG Dátum/Date: Péntek, 2011-04-29, 17:13 | Üzenet/Post # 18
barátkozó tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 96
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Tomi,
igen olyat szeretnék 10" méretben és sárga ledekkel. megoldható, vezérlővel táppal?

Tomi Dátum/Date: Péntek, 2011-04-29, 18:08 | Üzenet/Post # 19
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Quote (BigG)
gen olyat szeretnék 10" méretben és sárga ledekkel. megoldható, vezérlővel táppal?

Megoldható a dolog, de sokkal több infóra lesz szükségem, illetve a részleteket már ne itt a fórumon beszéljük meg.

A sárga LED-eket nem javaslom (ahogy mások sem teszik), erős, tűző napfénynél még az extra-fényesek sem biztos, hogy olvashatóan látszanak. Vöröset szoktak ehhez alkalmazni, ill. szakértők szerint a zöldre a legérzékenyebb az emberi látás.

A vezérlő kivitelezhető. A táp sok egyéb miatt kérdéses lehet, de az se lehetetlen.


BigG Dátum/Date: Vasárnap, 2011-05-01, 19:33 | Üzenet/Post # 20
barátkozó tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 96
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Még mielőtt privátba vonulnánk beillesztek pár képet is, mert ha nem jönne össze valami oknál fogva nekünk, hátha más tud segíteni (esetleg olcsóbb) bag

https://lh3.googleusercontent.com/_95mCi9....548.jpg
https://lh4.googleusercontent.com/_95mCi9....549.jpg
https://lh6.googleusercontent.com/_95mCi9....553.jpg
https://lh5.googleusercontent.com/_95mCi9....554.jpg

sárgának viszont sárgának kell lennie mert ez az előírás és így működik sok száz szerte az országban!
