KisKZ Dátum/Date: Kedd, 2010-11-23, 13:46 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
.
.
.
Minden amit a léptetőmotorokról, léptetőmotor vezérlésekről érdemes tudni.

Zolibá Dátum/Date: Csütörtök, 2014-05-08, 16:46 | Üzenet/Post # 581
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet famuvesjani ()
Sokkal szorosabb,akkor is ha a vezetékek nincsenek párhuzamosan összekötve,
Tehát ha mind a 8 vezetékvég szabadon van, nem érnek egymáshoz sem, akkor is nehezebb forgatni a többihez képest?
Nem kaptam sem mailt, sem PM-et.

famuvesjani Dátum/Date: Csütörtök, 2014-05-08, 17:04 | Üzenet/Post # 582
kezdő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 28
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Avval problémával találkoztam,hogy x tengely mindig indultuningból,a többi tengelyen a gnd és a step között folyamatosan +5v mérhető,pc
restart után még a z tengely is megindul de itt is a gnd –dir között folyamatos
a  +5v,az A tengelyen gnd-step 5v,B tengelygnd-step 5v ,y  tengely gnd-step 5v.Ha lpt kártyát nem táplálom 5v-tal akkor ezeken az előbbi  5v-ból 1.1 volt folyamatos áram lesz ,úgy,hogy mach3 nincs is bekapcsolva.

Roger Dátum/Date: Vasárnap, 2014-05-18, 12:46 | Üzenet/Post # 583
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 3
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Tiszteletem!

Újoncként itt a fórumon kis segítségre szorulnék.
Léptetőmotorokkal most ismerkedek, viszont elektronikában otthon vagyok.
Kérdésem a következő lenne:
unipoláris motorral terveznék egy hajtást+vezérlést, motorra adott áram van megadva.
gondolom, az mindegy, hogy mekkora feszültséggel járatom, csak ezt az áramot ne lépjem túl.
a tartórámmal viszont nem tudok mit kezdeni, ezt hogy számolhatom? gyakorlati tapasztalat?
gondolom, mindkét esetben - léptetés és tartás - is PWM-mel állítom be a kívánt áramot.
Hirtelen ennyi, csak hogy jól értem-e az alapokat?

Köszi a válaszokat,

Üdv.
Roger

Zolibá Dátum/Date: Vasárnap, 2014-05-18, 19:11 | Üzenet/Post # 584
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet Roger ()
a tartórámmal viszont nem tudok mit kezdeni,
A modernebb és jobb vezérlők figyelik a step jelet, és ha nincs egy kis ideig akkor a beállított százalékra visszaveszik a tartóáramot a következő step jelig, valaki meg az enable bemenetet blokkolja a step jel szünet idejére.


Az üzenetet módosította/Modified by Zolibá - Vasárnap, 2014-05-18, 20:05

Roger Dátum/Date: Vasárnap, 2014-05-18, 22:08 | Üzenet/Post # 585
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 3
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Köszönöm a választ Zolibá.
De mennyi lehet ez a beállított százalék, van erre valami számítási mód vagy tapasztalat alapján
kell belőni? A vezérlést is magam csinálnám, egy kontrollerben lenne a fő progival, csak a fetekkel
egészíteném ki, illetve az áramfigyeléssel. Ezért kérdeztem a pwm-et is.

Zolibá Dátum/Date: Hétfő, 2014-05-19, 06:38 | Üzenet/Post # 586
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet Roger ()
De mennyi lehet ez a beállított százalék
Úgy tudom hogy 20-75°%-ig lehet jumperolni a tartóáramot
Én a nula tartóáramot nem használnám mert akkor mi fogja meg a tengelyt a pozicióban, esetleg elmászik.

Itt e két igen népszerű vezérlő adatai ami ugyan bipoláris.
Unipoláris motorjaid vannak? Én is azzal kezdtem, de hamar átkötöttem bipolárisra mert erősebb és gyorsabb is
mint az unipoláris. Igaz dupla annyi FET kell neki mint az unipoláris végfoknak.
Csatolások/Attachments: 2500599.jpg(196Kb)


Az üzenetet módosította/Modified by Zolibá - Hétfő, 2014-05-19, 06:47

Roger Dátum/Date: Hétfő, 2014-05-19, 13:52 | Üzenet/Post # 587
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 3
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Idézet Zolibá ()
Unipoláris motorjaid vannak? Én is azzal kezdtem, de hamar átkötöttem bipolárisra mert erősebb és gyorsabb ismint az unipoláris. Igaz dupla annyi FET kell neki mint az unipoláris végfoknak.

Azért gondoltam az unipolárisra, mert egyszerűbb a vezérlés, különösebb igény pedig nincs a nyomatékra és a sebességre sem. Egyelőre :-)

Hozzáadva (2014-05-19, 13:52)
---------------------------------------------
Viszont most találtam egy egész jó kis vezérlőt az Allegro-tól, 5x5mm-es tokban. Ígéretes, így bipoláris motorban is gondolkodhatok.
Egész jó választék van ezekből a vezérlőkből ennél a gyártónál... És egész olcsó is. Már nem is nagyon érdemes saját vezérlőt csinálni, egy ekkora tokkal szívesen kiegészíteném a saját kontrollerem...


süllő46 Dátum/Date: Csütörtök, 2014-10-02, 22:52 | Üzenet/Post # 588
komoly tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 469
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Egy bipoláris léptető vezérlőt kell építenem.
L298-al van kész gyári meghajtóm és L297 is van a fiókban. A gond az, hogy nem találok egy rajzot amin a 297 minden lábának a bekötése meg van. Értem ez alatt, hogy melyik lábat kell hidegíteni, melyiket kell + tápra kötni stb.
Ha tudnátok egy linket, nagy segítség lenne. Természetesen itt is végig néztem a 30 oldalt.
Előre is köszönöm.

Páló Dátum/Date: Péntek, 2014-10-03, 00:41 | Üzenet/Post # 589
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 1
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Sziasztok!
A segítségeteket szeretném kérni az első gépem építéséhez.
A kérdésem a következő lenne. Az alábbi adatatok alapján ez a vezérlő és léptetőmotorok mekkora géphez elegendő, gondolok itt a híd súlyára és hosszára. Bizonyára sokan nevetnek a kérdésemen de nem tudom egy 100×120cm-es gépet milyen vezérlővel és motorral hajtsak meg. Segítségeteket előre is köszönöm.

3 pcs Nema 23 stepper motor 270 oz.in,3A, 4Leads ,bioplar
1 pc 3 Axis Driver Board TB6560 3.5A,16 Micsteps
1 pc Power Supply 350Watts( 24VDC/14.6A)
1 pc parallel cable & CD( mach3) free offering when you bought above
Detailed information :

1. Nema 23 stepper motor:

Model
Step angel (°)
Motor Length L(mm)
Rate Voltage (V)
Rate Current (A)
Phase
Resistance (Ω)

Phase Inductance (mH)
Holding Torque (oz.in)
Lead Wire (NO.)
Rotor Inertia (g.cm2)
Detent Torque (kg.cm)
Motor Weight (kg)
23HS7430/23HS8430
1.8
78
3
3
1.0
3.5
270
4
480
0.68
1


Az üzenetet módosította/Modified by Páló - Péntek, 2014-10-03, 00:43

Zolibá Dátum/Date: Péntek, 2014-10-03, 06:43 | Üzenet/Post # 590
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet süllő46 ()
Ha tudnátok egy linket, nagy segítség lenne. Természetesen itt is végig néztem a 30 oldalt.
Talán ezen megtalálod a hiányzó adatokat. Van unipoláris és bipoláris is. Az R10-es 2.2k(vagy 1k a másikon) az áramlimit, a jp1 az egész/fél lépés.

Ez meg a harmadik csatolás.
De talán az utolsó csatolás az szemléletesebb.
Csatolások/Attachments: 5020045.png(16Kb) · 3933611.pdf(144Kb) · 7509208.png(12Kb) · 9818715.gif(27Kb)


Az üzenetet módosította/Modified by Zolibá - Péntek, 2014-10-03, 07:29

Bizi Dátum/Date: Péntek, 2014-10-03, 19:00 | Üzenet/Post # 591
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 190
Kitüntetések/Medals: 1
Hírnév/Fame: 0
Helyzet/Status: Offline
Páló

Szia.

Az én gépem 1000x1200mm,és szinte ugyan ez az összeállítás hozzá a táp,vezérlő,léptető.
Annyi különbséggel,hogy nem 3A,hanem 2.8Amperesek a léptetők.
Fél lépéssel használom,1500mm\min sebességgel,és gyönyörűen muzsikál fában,aluban,műanyagban.
A topicomban meg tekintheted a gépem.

Sok sikert az építéshez.

süllő46 Dátum/Date: Péntek, 2014-10-03, 21:30 | Üzenet/Post # 592
komoly tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 469
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Zolibá, Köszönöm szépen a segítségedet.
            A google képtalálatokat is végig néztem de nem találtam ezeket a rajzokat, illetve egyet.
Így már egyértelmű.

remiasa Dátum/Date: Szombat, 2014-10-04, 19:01 | Üzenet/Post # 593
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 514
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv mindenkinek

Zolibá volna egy kérdésem a maga TB6560-as vezélője egy vagy kétoldalas nyákra van tervezve, csak azért kédem mert vettem az ebay-en TB6560-ast és 6600-ast és ehez keresek működö kapcsolási és nyáktervet. Nem akarok kisérletezni mert úgy olvastam a neten hogy igen gerjedékeny IC és érzékeny az 5volt hiányára, a segitséget előre is köszönöm.

Zolibá Dátum/Date: Szombat, 2014-10-04, 19:29 | Üzenet/Post # 594
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
TB6560-as vezélője egy vagy kétoldalas nyákra van tervezve,

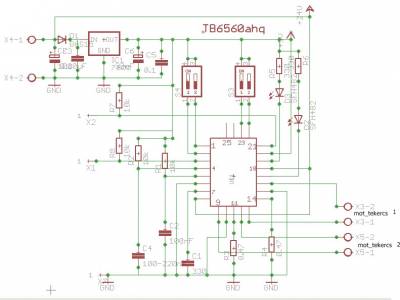

Szia . 2 oldalas telefóliára terveztem és csináltam meg . Nem tapasztaltam gerjedést , mind a 10 db jól müködik.
Az összes védelmet az 5Volt müködteti, persze hogy érzékeny a hiányára.
A legérzékenyebb viszont a motortekercsek (ha több mint 4 a kivezetés) rossz párosítására, azonnal felrobban.
Csatolások/Attachments: 2340060.jpg(125Kb) · 4462269.jpg(209Kb)


Az üzenetet módosította/Modified by Zolibá - Szombat, 2014-10-04, 19:40

remiasa Dátum/Date: Szombat, 2014-10-04, 19:45 | Üzenet/Post # 595
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 514
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá

Vanna három szép új bipoláris Nema 23 méretű motorom is, nem biztam a régiekben. Ha szépen megkérlek adnál egy Eagle fájlt.
Előre is köszönöm.


Az üzenetet módosította/Modified by remiasa - Szombat, 2014-10-04, 20:15

süllő46 Dátum/Date: Szombat, 2014-10-04, 20:23 | Üzenet/Post # 596
komoly tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 469
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Még nem látok tisztán.
Van egy léptető meghajtóm L 298-al. Aképen látható, hogy 4 bemenete van, viszont Zolibá által küldött
rajzokon az L 297ről 8 csatlakozási pont van a 298 felé. Melyik 4- et hagyjam el?
Csatolások/Attachments: 1396096.jpg(77Kb)

süllő46 Dátum/Date: Szombat, 2014-10-04, 20:29 | Üzenet/Post # 597
komoly tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 469
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Találtam egy rajzot, kössem be így?
Csatolások/Attachments: 2490786.jpg(166Kb)

Zolibá Dátum/Date: Szombat, 2014-10-04, 20:46 | Üzenet/Post # 598
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet süllő46 ()
Találtam egy rajzot, kössem be így?
A 7509208 as csatolásomon lévő kép nagyon hasonlít a rajzodra . Az Input jelű csati takarja az A,B.C.D , digitális jeleket.
A sense jeleket feltétlen be kell kötni, az a PWM-es áramkorlát érzékelő jele .
A +5v és a GND kel a 297-nek mert az a tápja, a 298-as  panelod is két +5 és +12voltot.
Nem látok a panelon 0.1-0,5 Ohm körüli figyelő ellenállást, ez több wattos szokott lenni.
A 12voltot keveslem, gyenge lesz a motorod(megvan a panel leírása?)
Amit másodszorra tettél rajzot az neked nem jó, mert nincs áramkorlát a sense testre megy!
Be kell kötnöda 4 dig.jelet , a 2 sense és a 2 enablet is , majd azt az L297-nél kel tápra vagy testre kötni(enable)
atól függően hogy akarod e használni vagy sem. Az L 297 nek is kell +5V és gnd és az elejére step, dir, enable,gnd
Az az érzésem ez a L298-as panel nem CNC-hez készült, mert nem tették hozáférhetővé a sense 2 lábát, ezért csak korlátozott motortípushoz
használható.
Hozzáadva (2014-10-04, 20:46)
---------------------------------------------
Idézet remiasa ()
Ha szépen megkérlek adnál egy Eagle fájlt.
Meg kel néznem hogy megtalálom e, mert már régen csináltam, meg én martam a kis marógépemmel arra terveztem az NC filét az átkötések miatt,
és SMD alkatrészekel van többségében szerelve.
(nem tudok furatgalvanizálni)


Az üzenetet módosította/Modified by Zolibá - Szombat, 2014-10-04, 21:48

elektron Dátum/Date: Szombat, 2014-10-04, 21:10 | Üzenet/Post # 599
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 229
Kitüntetések/Medals: 1
Hírnév/Fame: 2
Helyzet/Status: Offline
Csak ez a Sense kimenetek nincsenek kivezetve, ez nem jó L297-tel , hacsak szét nem vágod a vezetékezését ahol kell ...

Zolibá Dátum/Date: Vasárnap, 2014-10-05, 07:19 | Üzenet/Post # 600
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet süllő46 ()
Találtam egy rajzot,
Itt a gyári ajánlás a bekötésre, így kell bekötni de az L 297 elejére kell még némi alkatrész.
ha az eredeti L298-as panelt használod akkor csak 12voltos motorokat használhatsz hozzá ami 2.5ampernál nem fogyaszt többet
mert úgy nincs PWM-es áramkorlátozás. Kár lenne egy 38volton is használható IC-t 12 volton eröltetni


A fenti részlettel teljesen öszkomfortossá válik a gyári alapkapcsolás, és bátmilyen bipoláris motorral lehetne használni.
Én így csinálnám.
Csatolások/Attachments: 5761623.png(25Kb) · 9759393.png(10Kb)


Az üzenetet módosította/Modified by Zolibá - Vasárnap, 2014-10-05, 07:42
