Léptetőmotorok, léptetőmotor vezérlések
KisKZ Dátum/Date: Kedd, 2010-11-23, 13:46 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
.
.
.
Minden amit a léptetőmotorokról, léptetőmotor vezérlésekről érdemes tudni.

Zolibá Dátum/Date: Vasárnap, 2014-01-26, 17:28 | Üzenet/Post # 481
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
elsőnél bizonytalan forgásirány hol van hol nincs tartoáram
  Akkor nagy a valószínűsége hogy valami el van kötve, vagy rossz alkatrész érték van megadva mint a 4.7 Ohm-nál.
Sajnos egy ismeretlen forrásból származó rajznál előfordul hogy valamit elrajzolnak.
Nyomtasd ki a rajzot és tedd a panel mellé, és alkatrészlábanként hasonlítsd össze a panellal és pipáld ki amit megnéztél.
Tudom nagyon aprólékos munka, de csak így találod meg ha  esetleg elkötöttél valamit.

Amit bejelöltem én másképp csinálnám. Az enable és a reset fel van cserélve.
Csatolások/Attachments: 2789566.jpg(131Kb)


Az üzenetet módosította/Modified by Zolibá - Vasárnap, 2014-01-26, 19:24

elektron Dátum/Date: Vasárnap, 2014-01-26, 19:00 | Üzenet/Post # 482
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 229
Kitüntetések/Medals: 1
Hírnév/Fame: 2
Helyzet/Status: Offline
Ilyenkor derül ki mennyi munka egy vezérlőt is kifejleszteni mire tökéletes ... smile

remiasa Dátum/Date: Vasárnap, 2014-01-26, 20:15 | Üzenet/Post # 483
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Hát ez az, az én rajzomon vboot egy 100nf-os kondival GND-re van kötve, a reset és a control össze van kötve és simán 5Voltra kötve

Zolibá Dátum/Date: Vasárnap, 2014-01-26, 20:24 | Üzenet/Post # 484
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
a reset és a control össze van kötve és simán 5Voltra kötve
A reset lábra kell az ellenállás és a kondi az enable helyett, mert az simán egy pár kilós elenállásal mehet a +5V re vagy a testre.
A kontrollt is úgy old meg mint az egész/fél lépés lábat

Tehát az egész/fél,kontroll,enable lábakat így oldanám meg 1 kOhm+100 nF nem árt neki, a restet meg lerajzoltam.
Csatolások/Attachments: 8758457.jpg(25Kb)


Az üzenetet módosította/Modified by Zolibá - Vasárnap, 2014-01-26, 20:44

remiasa Dátum/Date: Vasárnap, 2014-01-26, 21:16 | Üzenet/Post # 485
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
megprobálom a folia oldalon atkötni aztán majd írok hogy mi lett a végeredmény.

Hozzáadva (2014-01-26, 21:16)
---------------------------------------------
Igy sincs tartó áram és bizonytalan ugyan úgy a forgás irány lehetséges hogy fagyasztom a projektet ha lessz pénzem vezérlőre majd veszek.


Zolibá Dátum/Date: Hétfő, 2014-01-27, 08:16 | Üzenet/Post # 486
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
fagyasztom a projektet
Ha gondolod és elküldöd egy pufi zacskóba a vezérlőid a címemre, megpróbálom feléleszteni a vezérlőid ha még lehet.
(Csak a panelokat és az IC-t ha még maradt.)
És ha elküldöd a levelezést az ST-vel,(a levelet amiben megrendelted) kérek az én címemre is tőlük IC-t.
És akkor meglesznek a vezérlőid. Ennyit tudok segíteni neked .

elektron Dátum/Date: Hétfő, 2014-01-27, 15:25 | Üzenet/Post # 487
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 229
Kitüntetések/Medals: 1
Hírnév/Fame: 2
Helyzet/Status: Offline
Idézet remiasa ()
fagyasztom a projektet
Az a kapcsolási rajz, amit berajzoltál valahol már működött, valami oldalon ?

remiasa Dátum/Date: Szerda, 2014-01-29, 21:54 | Üzenet/Post # 488
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá,

köszönöm az jó lenne de csak a következő hónapban, én rendeltem másik három IC-t tegnap este plusz még L297-est és L298-ast is remélem elküldik este kiderül ha küldenek levelet.

A rendelés egyszerü regisztrál, visszaigazolja a regisztráciot ,és már rendelhet is na ez a nehezebbik része figyelnikell a foglalat tipust és csak a free sample-set rendelni . kb két három hét mire megjön az alkatrész

Az én levelezésemel nem megy semmire aban csak az van hogy mien alkatrész kértem es hogy küldik meg a csomag követő kód

Hozzáadva (2014-01-27, 16:48)
---------------------------------------------
Idézet
elektron, Az a kapcsolási rajz, amit berajzoltál valahol már működött, valami oldalon ?


Egy Angol oldalon találtam,nemtudom.

Hozzáadva (2014-01-28, 17:49)
---------------------------------------------
Zolibá, sikerült regisztrálnia az ST-nél?

Hozzáadva (2014-01-29, 21:54)
---------------------------------------------
Üdv Zolibá,

Sikerült kicsit előréb jutnom a vezérlővel mostmár a SENSE lábakon az egyik irányba 0,2Voltot a másikba -0,07Voltot mérek,van még egy fucsaság a motor 1/8-os akkor egészléptetésnél egy telyes fodulathoz 200 lépést kell beálitani a félléptetésnél 400-at ha jól tudom. Na ez nállam nem igy van nállam  egésznél 400 félnél 800 lépésre kell állitani pedig a motor 1/8-os varázslatos egy vezérlő beadom újitásnak.  biggrin Még egy dolog  a motor egyik tekercsén vezérlés nélkül is van 25Volt és a VS-A/B-n a fesz 25Voltrol 14Voltra esik vezérléskor lehet hogy kevés a 25Volt 0,5Amper ezért nem megy rendesen?


Az üzenetet módosította/Modified by remiasa - Szerda, 2014-01-29, 22:18

remiasa Dátum/Date: Csütörtök, 2014-01-30, 08:46 | Üzenet/Post # 489
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline

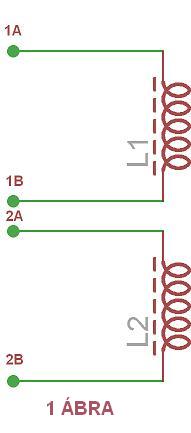

Üdv Zolibá, megvan a hiba nem jól kötöttem be a motort én az 1 ábra szerint kötöttem be ezért nem ment rendesen átkötöttem a 2 ábra szerin és már nincs forgásirány hiba és van tartóáram de igy zúg a motor és rezeg az egész.
Csatolások/Attachments: 2406070.jpg(10Kb) · 7728247.jpg(10Kb)


Az üzenetet módosította/Modified by remiasa - Csütörtök, 2014-01-30, 09:09

Zolibá Dátum/Date: Csütörtök, 2014-01-30, 17:52 | Üzenet/Post # 490
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
2 ábra szerin és már nincs forgásirány hiba
Erre nem is merten gondolni hogy nem jól kötötted be a motorokat. A 4 vezetékes motort nagyon nehéz rosszul bekötni.
Pedig kéziműszerrel könnyen kimérhető az a két szem tekercs.
Az a táp ami ilyen kis terhelésre majdnem a felére ejti a kimeneti feszültségét az nem tápegység,az léptetőkhöz nem való.

remiasa Dátum/Date: Csütörtök, 2014-01-30, 18:27 | Üzenet/Post # 491
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Ki is mértem össze is fogattam a tekerscsekhez tartozó vezetékeket csak a panelen a két tekercs egy, egy szálját keresztbe kellet kötni nem sorba erre én se gondoltam de mivel nem hagyott nyugodni a dolog és rosszul türöm a kudarcot összeraktam a harmadikat is de a gyári alkatrész lista szerint az sem akart működni rendesen igy ugygondoltam megnézem hátha a motornál van valami hát eltaláltam. A lépésszám miér van úgy ahogy fentebb kérdeztem?

Az üzenetet módosította/Modified by remiasa - Csütörtök, 2014-01-30, 18:28

Topi Dátum/Date: Szombat, 2014-02-01, 20:48 | Üzenet/Post # 492
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 89
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Sziasztok!

Elektromos kérdésem lenne:

1. Milyen vezetéket vegyek a léptetőmotorok bekötéséhez?  4.5A az áram, négyeres kell, mert a motoroknál akarom összekötni az összekötendő tekercseket. Legyetek szívesek egy olyan vezeték-kódnevet ajánlani, amit ha elmondok a vill. boltban, akkor ők megtalálják a rendelési katalógusukban, mert úgy már próbálkoztam, hogy léptetőmotorhoz kell, de nem tudták.
2. A végálláskapcsolókhoz gondolom, hogy kéteres kell, de árnyékolt szükséges? (ha igen, akkor kódnevet légyszi)
3. Egy PC fémházába szeretném beletenni a vezérlőket, és a lev. kártyát. Valakinél itt a fórumon (talán Kymco?) láttam egy olyan megoldást, hogy a ház egy fémlemezzel meg volt osztva keresztbe, és az egyik felében volt a táp, másikban az elektronika. Ez így jó lenne?
4. A dobozon belül is árnyékolnom kell a vezetékeket?

Előre is köszi a tanácsokat.

Topi

Zoli_bácsi Dátum/Date: Szombat, 2014-02-01, 23:08 | Üzenet/Post # 493
kezdő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 21
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Topi, szia!

Én speciel LIYCY vezérlő kábellel kötném a motorokat. mondjuk 4X0,75. Ez minden bizonnyal elég lenne a motorokhoz. Ez árnyékolt vezérlőkábel. Az árnyékolást a vezérlő dobozban kell bekötni, a motoroknál szabadon hagyni. Az LPT és a vezérlő között szintén LIYCY vezeték javasolt, x0,22 például. Ott az árnyékot csak az LPT felől kell bekötni. Szóval a kódnév: LIYCY vezérlőkábel.

remiasa Dátum/Date: Kedd, 2014-02-04, 18:15 | Üzenet/Post # 494
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá, jövöhéten megérkeznek a L297/298-asok ezekel kicsit könnyeb dolgom lessz. biggrin cool holiday booze

Zolibá Dátum/Date: Kedd, 2014-02-04, 19:28 | Üzenet/Post # 495
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
L297/298-asok ezekel kicsit könnyeb dolgom lessz.
Komolyan kell venni minden vezérlő ic-t, nincs könnyebb ,vagy nehezebb. Talán egyszerűbb, vagy komplikáltabb van.

elektron Dátum/Date: Csütörtök, 2014-02-06, 00:27 | Üzenet/Post # 496
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 229
Kitüntetések/Medals: 1
Hírnév/Fame: 2
Helyzet/Status: Offline
L297 L298ra egy jó példa, ahogy én jártam, hogy miért is jönne össze olyan könnyen egy vezérlő megépítés. Beültetem az alkatrészeket szépen, próbálgatom, hát nem megy, egyik meg se nyikkan,  másik dadog, harmadik melegszik az L297, mert nem egy, hanem több is készült. Na ez mitől lehet, majd megzavarodtam, mire rájöttem, az derült ki, hogy a kétoldalas gyári nyákon az átmenő furat galván olyan rosszul lett legyártva , hogy volt benne ami nem vezetett át nem is egy helyen így nem is ugyanazt produkálták, és hiába méricskéltem hogy megvan a táp meg minden a végén ahogy minden lábat elkezdtem vizsgálni ott derült ki, hogy nem ér el a jel a vezetéken mindenhova így derült ki. smile

remiasa Dátum/Date: Szombat, 2014-02-08, 10:14 | Üzenet/Post # 497
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Idézet
elektron,  kétoldalas gyári nyákon az átmenő furat galván olyan rosszul lett legyártva

Na ezért dolgozom én egyoldalas nyákkal igaz igy nagyobb nyáklap kell és több átkötés de nincs ilyen gondom.

Hozzáadva (2014-02-08, 10:14)
---------------------------------------------
Üdv Zolibá, küldtem egy privát üzenetet.


Topi Dátum/Date: Vasárnap, 2014-02-09, 22:21 | Üzenet/Post # 498
barátkozó tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 89
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zoli_bácsi, szia!

Köszi a gyors választ, én voltam lassú az elolvasással!

Arra válaszoljatok még legyetek szívesek, hogy a végálláskapcsolókhoz is árnyékolt vezetéket vegyek, vagy oda jó a hagyományos is?

Topi

Hozzáadva (2014-02-09, 22:21)
---------------------------------------------
Sziasztok! (ismét)

Még az a kérdés jutott eszembe, hogy a vezérlést és a trafót (fémlemezzel árnyékolva) beletehetném a PC házába? Kymco topikjában olvastam ilyet.

Topi


remiasa Dátum/Date: Vasárnap, 2014-02-09, 23:10 | Üzenet/Post # 499
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Topi,

Ányékolt vezetéket tegyél a végállás kapcsolóhoz igy nem zavarjabe a bemenetet az LPT-n semi, a trafót én alulemezzel árnyékolnám ugy be lehet tenni a legtávolabb a vezérlőktöl.

Zolibá Dátum/Date: Hétfő, 2014-02-10, 19:57 | Üzenet/Post # 500
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
a trafót én alulemezzel árnyékolnám
Nem akarlak elkeseríteni , de az alulemez a mágneses árnyékolás ellen annyi mint halottnak a cwikipuszi.
Ez ellen csak a méregdrága " permalloy" lemezzel lehet védekezni, vagy toroidot kell használni.


Az üzenetet módosította/Modified by Zolibá - Hétfő, 2014-02-10, 20:02
