Léptetőmotorok, léptetőmotor vezérlések
KisKZ Dátum/Date: Kedd, 2010-11-23, 13:46 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
.
.
.
Minden amit a léptetőmotorokról, léptetőmotor vezérlésekről érdemes tudni.

Zolibá Dátum/Date: Péntek, 2014-01-03, 22:50 | Üzenet/Post # 381
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Itt van a kutya elásva, de sajnos én nem tudok angolul. Sokat segítene ha valaki hozzáértő lefordítaná.
Ezt a kívágást a gyári adatlapról vettem.

A két bemenet ami neked a rajzon össsze van kötve,és kapcsolóval van testre kötve ez a logikai szintekkel való motor áram szabályzás.
Amit lemásoltál rajzot, az nem biztos hogy CNC-nek szánták és ráadásúl nem passzol az adatlap igazság ábrájával.
Ha nem pont 1.5A a motor akkor gondok vannak, mert csak ahhoz rajzolták
Az adatlapja szerint ha az IN0-IN1 mindkettő High szinten van nem folyhat áram a motoron, csak ha Lo azaz testen van akkor van a max
áram. Szerintem ezt a két-két IC lábat is hidegíteni kéne 10-20nF-al. és az elötte lévő 2 digit. IC táp és test lábára is kén közvetlenül a
 lábra forrasztani egy-egy 100nF-os kerámia kondit. Ha felteszed a tényleges rajzot, akkor berajzolom az árambeállító jumperket hogy
kell bekötni. Egyenlőre ennyi, de az a baj hogy nem értem meg az angol szöveget, mert a fordító érthetetlen dolgokat fordít.
Csatolások/Attachments: 6046827.jpg(97Kb)

remiasa Dátum/Date: Péntek, 2014-01-03, 23:54 | Üzenet/Post # 382
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá,


Nagy bánatomra én is rájöttem hogy a rajzon a motor on off az sajna ki-be kapcsolja a motort.
Ezt eredetileg nyomogombokkal vezérelték, a kacsolás működik vezérlésnél forgatja a motort szépen jobra, balra csak mikor tartófeszrekerül idönkén lép egyet előre aztán vissza.
Csatolások/Attachments: 3005481.gif(25Kb)


Az üzenetet módosította/Modified by remiasa - Szombat, 2014-01-04, 00:21

Zolibá Dátum/Date: Szombat, 2014-01-04, 20:00 | Üzenet/Post # 383
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
remiasa
Csak a feső Tea-t rajzoltam meg mert szimmetrikus az alsó IC-vel.
A jumperokat is szimmetrikusan kell az alsóval (IC-vel)felrakni. Post # 381-ban mutatott kép a segítő.
A motor cimkéjén lévő áram adat közelébe kell állítanod, a jumperral durván, amit beépítettél potival pedig  finoman.
A hidegítő kondikat a lehető legrövidebb lábakkal, ha lehet közvetlenül az IC táp-test lábára kell forrasztani.
Ha a motor tul nagy árammal van hajtva, bármit müvelhet ezzel a gerjedésre nagyon hajlamos IC-vel.
Igazából csak egy szkópos vizsgálat adná meg pontosan a gerjedés okát.
Sok sikert a javításhoz.
Csatolások/Attachments: TEA3718SP.pdf(19Kb)


Az üzenetet módosította/Modified by Zolibá - Szombat, 2014-01-04, 20:01

remiasa Dátum/Date: Szombat, 2014-01-04, 20:21 | Üzenet/Post # 384
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Köszönöm Zolibá,

john15 Dátum/Date: Vasárnap, 2014-01-05, 16:46 | Üzenet/Post # 385
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 14
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Sziasztok!

Mint írtam a bemutatkozóban, az elektronika nagyon nem az erősségem. Az alábbiakban kérném a segítségeteket:

- Ilyen motorjaim vannak: http://www.variometrum.com/PDF/60HS87-2008AF_HUN.pdf
- olvasgatva a fórum cikkeit a bekötésekre ezt találtam: http://hobbycncart.com/publ....-1-0-18

- nekem a bipoláris párhuzamos bekötés kellene
- a két rajz viszont különbözik egymástól. Szerintetek melyik a jó rajz? Vagy maradjak inkább ennél a megoldásnál: http://hobbycncart.com/publ....-1-0-42

remiasa Dátum/Date: Vasárnap, 2014-01-05, 23:31 | Üzenet/Post # 386
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
john15, olvasgas viszább it  megtalalod a választ! Post # 336  17 oldal.
Most látom nem is laksz messze tőlem.

Hozzáadva (2014-01-05, 23:31)
---------------------------------------------
Hogy halad a marógépel Zolibá,?

Az üzenetet módosította/Modified by remiasa - Vasárnap, 2014-01-05, 19:10

Zolibá Dátum/Date: Hétfő, 2014-01-06, 00:53 | Üzenet/Post # 387
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Hogy halad a marógépel Zolibá,?
Hogy haladsz a vezérlőddel?

Én amit itt az A.C. topikban kérdeztem ,már csak ez a panel van hátra.  Lézerrel ráégetem a tónerport a rézfóliás lemezre, kimarom hiperollal
beültetem és mehet a marógépembe, és kész. Most cseréltem a menetes szárakat 12x3-as trapézmenetes órsókra+kottymentes anya.
Áttekercseltem a hállózati trafót vastagabb szekunder és 36 Volt lett a tápfeszem
Az elektronikát TB6560-akra, és a 6 vezetékes unipoláris motorjaimat átkötöttem párhuzamos bipolárisra+a maró motorfordulatszabályzót is PWM-re. Meg tejesen újra vezetékeltem a gépet.
Most már hamarosan menni fog. Az osztófej is kap egy TB6560-at+ annak is átkötöm bipolárissá az 5vezetékes unipoláris motorját, de ez már
ráérösebb. Még egy ledlámpát is kapott a gépem.

Hát itt tartok.
Csatolások/Attachments: 5096777.jpg(334Kb)


Az üzenetet módosította/Modified by Zolibá - Hétfő, 2014-01-06, 00:59

remiasa Dátum/Date: Hétfő, 2014-01-06, 09:28 | Üzenet/Post # 388
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá, szuper kis géped van ha jól látom épp bordásszijkerék készül, sajnos nem nagyon elnéztem az ic készletem és sajna nincs több 74ls74-em a dobozka amibe tárolom valahogy belekeveredett 4db 74ls47-es és ez átvágot mert én csak a darabszámot néztem, azon "gondolkoztam" hogy lehetne e hejetesiteni cd4013-sal?ha atrajzolom hozza a kapcsolási rajzot mert ebböl az ic-böl van 10db a74hc86-ot meg cd4030-ra cserélném.

Az üzenetet módosította/Modified by remiasa - Hétfő, 2014-01-06, 09:33

Gepesz13 Dátum/Date: Hétfő, 2014-01-06, 09:50 | Üzenet/Post # 389
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 9
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Kedves Zolibá!
"Lézerrel ráégetem a tónerport a rézfóliás lemezre, kimarom hiperollal"
Ezt kifejtenéd egy kicsit bővebben? Vagy esetleg valami támpontot tudnál nyújtani, hogy magyarul hol nézzek utána?
Köszi, és üdv.

remiasa Dátum/Date: Hétfő, 2014-01-06, 12:28 | Üzenet/Post # 390
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Idézet
Gepesz13,   Ezt kifejtenéd egy kicsit bővebben?


Síkágyas nyomtatón készitette ha jól gondolom abba be lehet tenni a nyáklapot és nyomtatni tud rá én CD,DVD-re nyomtatta igy, a marató fojadék pedig hidrogénperoxid+sosav keverék hajól tudom.


Az üzenetet módosította/Modified by remiasa - Hétfő, 2014-01-06, 12:54

Zolibá Dátum/Date: Hétfő, 2014-01-06, 12:42 | Üzenet/Post # 391
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Síkágyas nyomtatón készitette ha jól gondolom

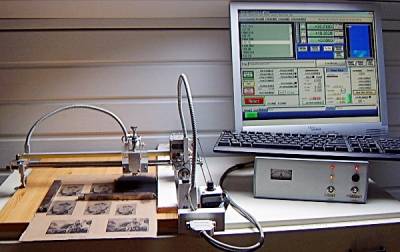

Egy kicsit máson, lézerplotterrel

De nem lett jó mert gyenge az 1W 808nm-es lézerdiódám hozzá, nem igazán égeti rá a tónerport a fóliás lemezre.
Ha meg lassítok az előtoláson és a raszteron ,az elkészítési idő nagyon megnő.
Csatolások/Attachments: 0782554.jpg(221Kb) · 9890622.jpg(189Kb)

remiasa Dátum/Date: Kedd, 2014-01-07, 15:01 | Üzenet/Post # 392
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
ÜdvZolibá,

Volna egy kérdésem, lehet helyetesiteni a 74ls74-est cd4013-sal ha modositom a kapcsolásirajzot hozzá?

Zolibá Dátum/Date: Kedd, 2014-01-07, 20:29 | Üzenet/Post # 393
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
74ls74-est cd4013-sal ha modositom a kapcsolásirajzot hozzá?
Lebeszéllek róla ,ahhoz komolyabb felkészültséggel kéne rendelkezned az elektronika terén. Egy 40Ft -os IC kiváltása nem ér meg ekkora munkát.
A két IC nem egyforma, csak hasonló.

remiasa Dátum/Date: Szerda, 2014-01-08, 16:33 | Üzenet/Post # 394
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá, erröl az IC-röl mi a véleménye érdemesebb vele foglalkozni?
Csatolások/Attachments: L6208N.pdf(448Kb) · 2795985.png(49Kb)


Az üzenetet módosította/Modified by remiasa - Szerda, 2014-01-08, 16:35

Zolibá Dátum/Date: Szerda, 2014-01-08, 17:48 | Üzenet/Post # 395
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
erröl az IC-röl mi a véleménye érdemesebb vele foglalkozni?
Ez egy viszonylag modern, eléggé nagyáramú IC, szerintem jó
Mennyiért szerezhető be?

remiasa Dátum/Date: Szerda, 2014-01-08, 17:56 | Üzenet/Post # 396
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Az ST-töl ingyen probatermék csak regisztrálni kell postaköltség sincs tegnap rendeltem is 3 darabot enyit lehet max, amúgy 2000ft körül van boltoktol függ.

Az üzenetet módosította/Modified by remiasa - Szerda, 2014-01-08, 18:01

elektron Dátum/Date: Csütörtök, 2014-01-09, 01:32 | Üzenet/Post # 397
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 229
Kitüntetések/Medals: 1
Hírnév/Fame: 2
Helyzet/Status: Offline
Idézet remiasa ()
2000ft körül van
Szia !

A minta küldésnek mennyi a postaköltsége ? Vagy melyik féle boltit rendelted meg, lehet én is építenék egy ilyet.

Üdv Béla.

Zolibá Dátum/Date: Csütörtök, 2014-01-09, 08:19 | Üzenet/Post # 398
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
L6208n
Figyelem,csak 1/2 lépésig jó, további mikrolépése nincs."FULL AND HALF STEP DRIVE"

remiasa Dátum/Date: Csütörtök, 2014-01-09, 10:25 | Üzenet/Post # 399
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv elektron,

A gyártótol rendeltem promociós termék nem kell érte fizetni posta költség sincs. Magyarországi forgalmazoknál most néztem jobban utána 2900-3500ft között mozog az ára

Zolibá, tudom hogy csak fél lépést tud de ingyen megéri de az adatlapon van egy grafikon ez van fölé írva "Figure 27. IC Power Dissipation versus Output Current in MICROSTEPPING Mode." cool biggrin


Az üzenetet módosította/Modified by remiasa - Csütörtök, 2014-01-09, 10:39

Zolibá Dátum/Date: Csütörtök, 2014-01-09, 15:34 | Üzenet/Post # 400
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Current in MICROSTEPPING Mode
Az 1/2 lépés az már mikrostepping, de nem több fél lépésnél. A bordásszijjal direkbe hajtott gépeknél az 1/16 mikrolépésnél kezdödik
a szép sima járás.
