Léptetőmotorok, léptetőmotor vezérlések
KisKZ Dátum/Date: Kedd, 2010-11-23, 13:46 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
.
.
.
Minden amit a léptetőmotorokról, léptetőmotor vezérlésekről érdemes tudni.

aluxelektro Dátum/Date: Szerda, 2013-12-25, 16:46 | Üzenet/Post # 321
ismerkedő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 50
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá
Kocogok is közbe, elkocogok sütiért, visszakocogok forrasztani, majd ismét, szörnyű ez a sok séta.

remiasa Dátum/Date: Szerda, 2013-12-25, 18:59 | Üzenet/Post # 322
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv aluxelektro,

Én ettöl kicsit okosabb voltam idehoztam az egész rúd bejglit felszeletelve biggrin aztán majd leugrálom.......ha lessz kedvem.

Zolibá, a nyákrajz Sprint-Layout 5-el készitettem ezt a legegyszerübb használni.

Ja mégvalami a nyákrajz a TEA3718SP-hez készült ennél más a lábkiosztás ez is tudja a fél lépést igy van az adatlapon HALF-STEP AND FULL-STEP MODE.
Csatolások/Attachments: BIPOLARIS_MOTOR.lay(100Kb)


Az üzenetet módosította/Modified by remiasa - Szerda, 2013-12-25, 21:03

Zolibá Dátum/Date: Szerda, 2013-12-25, 23:03 | Üzenet/Post # 323
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
van az adatlapon HALF-STEP AND FULL-STEP MODE.
Na pont ez az mert  IN 0-IN 1-et jelöl az adatlap az 1/2/full lépésnek, a rajz meg Motor on/of-ot ír ide, ez zavar engemet, lehet elírás?

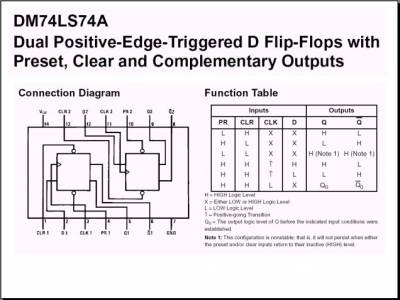

Amúgy szépen megcsináltad az áramkör tervezését, de lenne kérdésem miért nem látok a  ,és 74LS74 ic 7-es 14-es lábára menő sávot
(gnd +5V?. Pont a tápfeszt nem rajzoltad bele A logikai áramköröknél nem szolták belerajzolni a rajzba a gnd és a táp lábat
(általában a7-es,14-es) )
Csatolások/Attachments: 9351533.jpg(28Kb) · 9424898.jpg(55Kb)


Az üzenetet módosította/Modified by Zolibá - Csütörtök, 2013-12-26, 00:21

remiasa Dátum/Date: Csütörtök, 2013-12-26, 09:18 | Üzenet/Post # 324
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Idézet Zolibá ()
A logikai áramköröknél nem szolták belerajzolni a rajzba a gnd és a táp lábat
Na engem meg pont ez palincolt át mivel az elektronikához minimálisan értek, főleg a tervezéshez ahoz semmit


Az üzenetet módosította/Modified by remiasa - Csütörtök, 2013-12-26, 09:19

Zolibá Dátum/Date: Csütörtök, 2013-12-26, 09:37 | Üzenet/Post # 325
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
elektronikához minimálisan értek
Ezért írtam hogy tedd fel az elvi rajzot is amiből a nyomtatást is csináltad, több szem többet lát alapon.

aluxelektro Dátum/Date: Csütörtök, 2013-12-26, 10:36 | Üzenet/Post # 326
ismerkedő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 50
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá
ha nem titok, tudnál adni egy általad már kipróbált LPT csatoló, leválasztó digit IC kapcsolást? Kipróbálnám az opto helyett. A neten sok van, de inkább bízok egy lepróbáltban, látva a gyönyörű munkáidat.

remiasa Dátum/Date: Csütörtök, 2013-12-26, 11:27 | Üzenet/Post # 327
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Erröl készült Zolibá, a nyákrajz +az adatlap segitségével mivel az SP, és a DP-és változatnak különbözik a lábkiosztása a kapcsolásirajz DP-hez van nekem meg SP változaton van a különbség a kettő közt a tokozás és a lábkiosztás.
Csatolások/Attachments: 5358344.gif(24Kb)


Az üzenetet módosította/Modified by remiasa - Csütörtök, 2013-12-26, 14:49

Zolibá Dátum/Date: Csütörtök, 2013-12-26, 13:04 | Üzenet/Post # 328
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
kapcsolásirajz DP-hez van nekem meg SP változaton van a különbség a kettő közt a tokozás és a lábkiosztás.
Igen az SP az Multiwatt-15 tokozású, a rajz meg Dip16 tokozású.
Én  biztosan átrajzoltam volna a rajzot a valóságra az ellenörizhetőség miatt mert mint írod nincs gyakorlatod a tervezésben.
Szenvedés akkor van ha valami oknál fogva nem müködik az áramkör és a hibakeresésnél állandóan fejben kell konvertálni
az ic lábkiosztását.
Idézet aluxelektro ()
LPT csatoló, leválasztó digit IC kapcsolást
Én ezt a primitiv kapcsolást használom.

az X,Y,Z step-dir jeleire, meg a home kapcsolókhoz is csak ott a 4,7kOhm helyett 470 Ohmos felhuzó ellenállásokkat teszek bele.
A 74HC14-nek gyönyörű lefutása van, nem olyan trapézos mint az olcsóbb optóknak. A jumperokkal meg kényelmesen váltok ha nem jó
a logika. A DB25-ös csati fémházakat meg teljesen elválasztom a GND 18-25lábaitól. Ha mégis valami gond lenne akkor a 25Ft-os 74hc14-ic megy tönkre nem a PC, vagy a vezérlő. Mióta ezt a csatolót használom még nem volt gondom vele
Csatolások/Attachments: 1723526.png(10Kb)


Az üzenetet módosította/Modified by Zolibá - Csütörtök, 2013-12-26, 13:07

remiasa Dátum/Date: Csütörtök, 2013-12-26, 14:55 | Üzenet/Post # 329
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
A kapcsolásirajz átrajzolva Zolibá, a fenti képet kicseréltem a modositottra.

Zolibá Dátum/Date: Csütörtök, 2013-12-26, 16:21 | Üzenet/Post # 330
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
fenti képet kicseréltem a modositottra.
Máris gyakorlottabbá váltál. Az R9-R12 nél figyelj, ugyanis a teljes motoráram keresztülfolyik rajtuk.
Megfelelő Wattosat tegyél bele (motoráram határozza meg).

remiasa Dátum/Date: Csütörtök, 2013-12-26, 18:17 | Üzenet/Post # 331
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Köszönöm Zolibá,

A motorok egyépként egy PC táprol fognak menni arrol a csatlakozórol amiröl a DVD olvasók, stb 5 Voltrol ezt még meg kell mérnem hogy mennyi Ampert tud.  Multiméterrel +autóizzó sorbakötve és már meg is lessz, a nagyobb fesszütségnél gondom lehet a tartó fesszel, ez leginkáb a Z tengelynél lenne gond.

(Hú de lámán fogalmaztam.)


Az üzenetet módosította/Modified by remiasa - Csütörtök, 2013-12-26, 18:59

Zolibá Dátum/Date: Péntek, 2013-12-27, 09:09 | Üzenet/Post # 332
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
A motorok egyépként egy PC táprol fognak menni arrol a csatlakozórol amiröl a DVD olvasók, stb 5 Voltrol
Nem lesz ez egy kicsit kevés. A VCC jelünek az 5V kell, de ahová 24 Volt van írva oda tegyél legalább annyit, vagy még többet is
mert nagyon gyengék, és lassuak lesznek a motorjaid. A PC táp a neked szükséges áramnak a 10*is leadja könnyadén. de a feszültség az
kevés lesz. Ez egy áramszabályzott IC, az 1 Ohm -on ha sok feszültség esik visszaszabályozza a motoráramot. Nem tudom milyen
motorjaid vannak, de legalább 2W-os ellenállást tegyél az R9-R12-nek, ki kell számolni (Ohm törvénye)
Az alábbi ábra mutatja a kényelmes motoráram szabályzását.
RÍÍ-R12
Csatolások/Attachments: 2042654.jpg(47Kb)

remiasa Dátum/Date: Péntek, 2013-12-27, 12:52 | Üzenet/Post # 333
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá,


A motorok 2db FX1000-böl vannak kiszedve ennyit tudok roluk.

STH-39D213
1.8DEG/STEP 5.2 ohm

STH-39D236-02
1.8DEG/STEP 30 ohm
Csatolások/Attachments: 3182207.jpg(23Kb)

Zolibá Dátum/Date: Péntek, 2013-12-27, 23:56 | Üzenet/Post # 334
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
STH-39D236-021.8DEG/STEP 30 ohm
Ezt megtaláltam egy oldalon hogy 18Volt 30Ohm=600mAmper
  A másikról nem találtam feszültség értéket.
Hány kivezetés van ezeken a motorokon?


Az üzenetet módosította/Modified by Zolibá - Péntek, 2013-12-27, 23:57

remiasa Dátum/Date: Szombat, 2013-12-28, 00:00 | Üzenet/Post # 335
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Üdv Zolibá,

Hat unipolárisak de bipolárisnak lesznek bekötve.

Zolibá Dátum/Date: Szombat, 2013-12-28, 00:06 | Üzenet/Post # 336
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Hat
Nem a leg ideálisabb ez a 6 vezetékes motor mert ez igzándiból unipoláris, bipolárisra nem a leg hatékonyabb ha sorosan, vagy ha 1-1tekercset
kötsz be. Így is eléggé kicsik.
Ahhoz eléggé bátor vagy hogy szétforraszd a középkivezetéseket?
Ezt a linket olvasd el. https://sites.google.com/a....oetese- -párhuzamos bekötés:
A másik motort meg a meglévő unipoláris vezérlőddel kipróbálva keresd meg 24 Volt alatt a (tápellenállások cseréjével)
a legjobb müködést(ne legyen nagyon meleg, legyen eléggé nagy a fordulata ,stb)és akkor mérd meg a áramát(ellenállással sorbakötött
Amper mérővel)
STH-39D213
1.8DEG/STEP 5.2 ohm


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-12-28, 00:20

remiasa Dátum/Date: Szombat, 2013-12-28, 00:15 | Üzenet/Post # 337
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Én úgy olvastam az eggyik oldalon hogy a közös szálakat nem kell használni.

Zolibá Dátum/Date: Szombat, 2013-12-28, 00:21 | Üzenet/Post # 338
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Én úgy olvastam az eggyik oldalon hogy a közös szálakat nem kell használni.
Amit linkeltem olvasd el, mert így is gyengék, hát ha még rontasz a hatásfokon is, meg kevés feszültséget is akarsz adni nekik.
Menni menni fog de kevés lesz a fordulatod, a piróhoz meg kell legalább 6-8000mm/perc.


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-12-28, 00:27

remiasa Dátum/Date: Szombat, 2013-12-28, 00:28 | Üzenet/Post # 339
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 513
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Szétnéztem és találtam egy 26voltos 1.5 A-res trafot ehez készitek egy tápot. Erröl mehetnek?

Zolibá Dátum/Date: Szombat, 2013-12-28, 00:29 | Üzenet/Post # 340
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet remiasa ()
Szétnéztem és találtam egy 26voltos 1.5 A-res trafot ehez készitek egy tápot. Erröl mehetnek?
Nézd meg a katalógus adatát, 50Volt a max. A26 Volt váltóból lesz 34 volt egyen,pont jó neki.
Ha a Tachust kérdezted annak is jó,(csak a végfoknak) csak a motor ellenállást 3-400 Ohm-nál kezd, és innen csökkensd lefele.


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-12-28, 00:36
