Léptetőmotorok, léptetőmotor vezérlések
KisKZ Dátum/Date: Kedd, 2010-11-23, 13:46 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
.
.
.
Minden amit a léptetőmotorokról, léptetőmotor vezérlésekről érdemes tudni.

Robi Dátum/Date: Kedd, 2013-04-02, 19:35 | Üzenet/Post # 261
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 222
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
csewePablókymco1Vasspistiporos, Köszönöm a segítséget!! Rejtély megoldva! smile

Az LPT kábel volt a bűnös.

A részletek...

BTomi Dátum/Date: Hétfő, 2013-11-18, 20:20 | Üzenet/Post # 262
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Sziasztok!
Régóta olvasgatom csak a topic-ot és gratulálok nagyon sok hasznos dolgot megtudtam tőletek .
Sajnos történt hogy egy kis baleset folytán elszállt a vezérlőm egyik ic-je . Ezért kérnék tőletek  segítséget.
Van egy ebay-en vásárolt kínai vezérlőm biztos sokan ismeritek TB6560 cél Ic-vel szerelve amely 12-36V és 0.8-3A -t tud 3 tengelyes. Történt hogy fesz alá helyezett állapotában cserélgettem a léptetőmotor vezetékeit és összeért az a 2 vezeték aminek nem kellett volna ezért füst lett. Z tengely elszállt.  Ezt az ict hamar be is szereztem ki is cseréltem de azóta mind a 3 tengely lépésvesztéses . szerintetek mi lehet a probléma? optókat is ellőtte? Van benne 14db pc817 azt is nemártana cserélni? vagy a 74hc14 eket is cseréljem?

Ilyen típusú:
http://www.ebay.com/itm....503b6d3

Köszi,
Tomi.

Zolibá Dátum/Date: Hétfő, 2013-11-18, 20:48 | Üzenet/Post # 263
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
vagy a 74hc14 eket is cseréljem?
Nézd meg a tépfeszüket, mert egy külön ic állítja elő a tápfeszüket a leválasztás miatt.(ha nincs meg az 5V ,labilis a 74HC14)
Mivel mind a 3 tengely csinálja a hibát én ezeket nézném meg (talán LM 25xx )Csak a 74 hc -ick közösek a TB6560 nál.
Elképzelhető hogy a TB6560 az 5Voltos tápon visszarúgott az elöfokra a zárlata miatt.Ugyan azt az 5V kapja mint a 74HC-k
Nem valószínü hogy mint a 3 tengely optója hibázna, ha jó a tápjuk.
(Most látom a kék a vezérlőd akkor nem LM az ic-d)
Ha mododban áll szkóppal mérj rá a TB6560 step lábára hogy mekkora a step jel nagysága .
Illene 5Volt körül mérned.


Az üzenetet módosította/Modified by Zolibá - Kedd, 2013-11-19, 07:46

BTomi Dátum/Date: Hétfő, 2013-11-18, 21:54 | Üzenet/Post # 264
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Értem akkor rámérek az 5V stabil ic-re ami a panelon van és ha nincs meg az 5V akkor csere.
Egyébként minél tovább van bekapcsolva  a vezérlő annál rosszabb a lépésvesztés.
Illetve 1/1-ben szinte majdhogy nem össze vissza megy , 1/8 még tűrhető viszonylag simán fut.
De 1/1 , 1/2 , egyenesen szörnyű. Ez is azelőtt simán futott .

Lenne még olyan kérdésem hogy a motor fázis áramát hogyan tudom mérni hogy valóban megkapja-e
a neki járó áramerősséget.
Próbáltam sorba kötni 1 tekercsel , de onnantól kezdve a motor nem , vagy össze vissza működött.
Műszer pedig semmit sem mutatott.

Köszi,
Tamás.

Zolibá Dátum/Date: Kedd, 2013-11-19, 07:33 | Üzenet/Post # 265
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
a motor fázis áramát hogyan tudom mérni
Az áramfigyelő ellenáláson tudsz mérni feszültséget,( általában 0.16 Ohm) és aból Ohm törvényével kiszámolod.
De nem tudod pontosan mert impulzus üzemben megy a motoráram.
Azt nem javaslom hogy a motortekercsel köss sorba egy árammérőt, mert egy bizonytalan kontaktus és elfüstöl
a TB6560-as IC. De ha tudsz biztos kötéseket csinálni a méréshez(feszmentes állapotban) ez a legrövidebb mód, de nem a legpontosabb a PWM és az impulzus üzem miatt.. Egyébként az árambeállító jumperek kapcsolásakkor fűlre hallani ha már sok neki az áram,meg melegszik a motor is.
 Én még megnézném a kimeneteken lévő tucat Schottky diódákat is , nem e vezetnek záróirányban is.
Csatolások/Attachments: 9457552.jpg(373Kb)


Az üzenetet módosította/Modified by Zolibá - Kedd, 2013-11-19, 08:22

BTomi Dátum/Date: Kedd, 2013-11-19, 20:20 | Üzenet/Post # 266
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
A diódákat már ellenőriztem azok nem engednek át.
Hétvégén kimérem a stabil ic-t remélem csak az lesz a gond.
De ha jól látom az 5V megy a dip kapcsolókra is szóval akkor ha az nem megfelelő akkor abba is bezavarhat?

A motor áramát megpróbáltam mérni. Fesz mentesítettem, majd sorkapocs segítségével sorba kötöttem egy tekercsével de nulla értéket mutatott bármit is csináltam. A motor meg össze vissza indult el vagy el sem indult.

Köszi a segítséget ezeket megpróbálom kimérni .

Üdv,
Tamás.

Zolibá Dátum/Date: Kedd, 2013-11-19, 21:32 | Üzenet/Post # 267
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
nulla értéket mutatott bármit is csináltam. A motor meg össze vissza indult el vagy el sem indult.
Mindenképpen ellenörizd le az 5V meglétét. Ez amit leírtál eléggé veszélyes jelenség a TB6560 számára.
A TB6560 képes tönkremenni ha az 5Volt nélkül rákerül a nagyobbik tápfesz, ugyanis a belső védelmek
nem aktiválódnak az 5Volt hiányában.
Ha a nagyobbik tápfesz az TB6560 IC zárlata miatt visszarúgott az 5Volt-os rendszerre számíts rá hogy a másik
TB6560-ak is elhaláloztak. Erre utal hogy nem tudsz áramot mérni a motortekercseken.
Javaslom hogy a +tápot egy 24Volt,10-20Wattos izzón keresztül add a vezérlőnek a méréseid alatt.
Ez az izzó megvédi a rendszert a hirtelen nagy áramlökésektől.


Az üzenetet módosította/Modified by Zolibá - Kedd, 2013-11-19, 23:39

BTomi Dátum/Date: Szerda, 2013-11-20, 18:09 | Üzenet/Post # 268
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá, na most jól rám ijesztett remélem nem purcantak ki mert van vagy 1800Ft darabja . bár ezt nem értem mert a TB6560AHQ az 1700-1800 körül van , a TB6560AFG meg csak 7-800 körül. Mi a különbség a kettő között? A tokozása?
Na de a remény hal meg utoljára, ezért én még bízom benne hogy élnek "remélem" .

Viszont van 2db nagyobb motorom amihez keresnék megépíthető bipoláris vezérlőt.
Az egyik motor 12A a másik pedig 8A. Létezik ekkora vezérlő?

Régebben megépítettem egy vezérlőt ami unipoláris gondolván hogy bírni fogja, de sajnos az IRF540-ek sorban szálltak el vagy a ziner diódák.

itt a link.

http://www.cenece.com/ceneceC4.htm

Zolibá Dátum/Date: Szerda, 2013-11-20, 20:01 | Üzenet/Post # 269
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
Mi a különbség a kettő között? A tokozása?
Az AFG-nek a max árama a fele (1.5A), és a táp is kevesebb.
Én az e-bay-on vettemm 10 db-ot ,Hong Kong-ból rendeltem 900Ft ba került db-ja a TB6560AHQ-nak.
Pont az ilyen zárlatos esetek miatt én csak 1db-os panelokat csináltam
Idézet BTomi ()
Létezik ekkora vezérlő?
Még  nagyobb is létezik. A Variometrumnál nézz körül, de nem lesz olcsó.

Hozzáadva (2013-11-20, 20:01)
---------------------------------------------
Idézet BTomi ()
IRF540-ek sorban szálltak el
Az IRF540-es az nem éppen ide való típus 23A-100Volt-77miliOhm és 100Watt
Próbáld meg az IRFZ48-at ,55V-64Amper-16mili Ohm és 140Watt
És mindenképp olyan kapcsolással kell meghajtani amiben PWM-es az áramszabályozás
Bocsi ez a rajz unipoláris, bipolárist csak elavultat tudnák.
Csatolások/Attachments: L297schematic.pdf(144Kb)


Az üzenetet módosította/Modified by Zolibá - Szerda, 2013-11-20, 20:16

Zolibá Dátum/Date: Csütörtök, 2013-11-21, 21:58 | Üzenet/Post # 270
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
BTomi
Ezeket találtam amik bipolárisak
Csatolások/Attachments: 8106053.png(16Kb) · 2229201.gif(30Kb)

BTomi Dátum/Date: Péntek, 2013-11-22, 21:36 | Üzenet/Post # 271
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Zolibá, Kimértem az 5V mindenhol meg van . akkor már nem értem . olyan esetleg lehet, hogy meg van az 5V de ha dolgozik mind a 3 motor akkor csökken a fesz és emiatt csinálja? na mindegy holnap majd rámérek illetve kicserélem az optókat mert ma azt is meghozta a postás.

Ezek a kapcsolások mekkora feszültség és áramú motorra elegendőek?

Zolibá Dátum/Date: Péntek, 2013-11-22, 22:43 | Üzenet/Post # 272
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
kicserélem az optókat
Szia Tomi
40Volt és 4Amper körüliek a rajzon levő vezérlök.
Ha a tápegységed megfelelő áramot tud biztosítani a vezérlésnek, akkor a stabilizátor IC-k rendesen dolgoznak. Mérj rá a tápfeszre
vezérlők nélkül, és vezérlővel amikor dolgoznak.
Ha rám hallgatsz elöször megkeresed a hiba okát. Az optókat viszonylag könnyű ellenörizni.Mennyire vagy otthon  az elektronikában?
Milyen műszereid vannak? Ezekre a kérdésre válaszolj, segíteni fogok.


Az üzenetet módosította/Modified by Zolibá - Péntek, 2013-11-22, 22:49

BTomi Dátum/Date: Szombat, 2013-11-23, 08:14 | Üzenet/Post # 273
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Nem igazán vagyok nagy amper vadász, minimális az elektrotechnikai tudásom, felszerelésem egy multiméter, 1 forrasztó. Esetleg tudok Szkópos mérési segítséget kérni egy barátomtól.
A multiméter egy piaci szerkezet de eddig pontosan tudtam mérni a fesz-t/ Áramot.
Sajnos ennyi .

Tegnap este olvasgattam és olyan hozzászólást olvastam hogy valakinek olyan problémája volt, hogy földhurok alakult ki az áramkörben .
Ezt hogyan tudom megakadályozni, hogy kialakuljon ? Illetve hogyan tudom mérni?

Köszönöm Zolibá !

Zolibá Dátum/Date: Szombat, 2013-11-23, 08:26 | Üzenet/Post # 274
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
földhurok alakult ki az áramkörben
Mivel a te vezérlőd gyári,nálad ez csak akkor fordulhat elő ha eldurrant valahol a nyomtatot fólia. Ez viszont szemmel látható, vagy kimérhető.

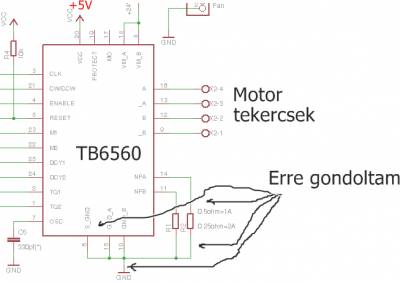

A tápod negatív pontjáról (elkó-)mérj ellenállást a TB6560-as IC 6-10-15 lábára fesz mentes állapotban, nulla Ohmot kell mérned, és ezt ismételd meg a két teljesítmény ellenállás gnd felöli lábán is, és magát az ellenállást is(0.16 Ohm körül kell mérned) mérd meg.
Csatolások/Attachments: 1885038.png(25Kb) · 7185874.png(121Kb)


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-11-23, 08:49

BTomi Dátum/Date: Szombat, 2013-11-23, 13:58 | Üzenet/Post # 275
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Szóval optókat cseréltem de ugyan az a helyzet.

Mérőzsinor: 00.5 Ohm

Mérések 200 Ohm méréshatárnál:

GND-6   láb  00.5 Ohm
GND-10 láb  00.5 Ohm
GND-15 láb  00.5 Ohm

GND- T.ellenállás mindkét oldalána 00.5 Ohm mind a 6 db nál

Zolibá Dátum/Date: Szombat, 2013-11-23, 14:06 | Üzenet/Post # 276
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Tehát akkor sehol nem szakadt a földfólia,és a teljesítmény ellenállás.
Most az TB6560 20as  lábára majd a 8as 18-as lábán mérj feszültséget  GND től(táp minusz ága)
Ezzel a panellel korábban már jól müködtek a léptetőid?


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-11-23, 14:08

BTomi Dátum/Date: Szombat, 2013-11-23, 14:14 | Üzenet/Post # 277
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
Igen gond nélkül működött.
Máris megmérem nem baj ha nem dugok rá motort addig míg fesz alatt van?

Zolibá Dátum/Date: Szombat, 2013-11-23, 14:18 | Üzenet/Post # 278
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
Máris megmérem nem baj ha nem dugok rá motort addig míg fesz alatt van?
Ne tedd, motor nélkül ne adj neki tápot mert átütnek a végfok hexfetjei.
Kikapcsolt táp alatt szabad csak a motort csatlakoztatni, levenni.
A TB6560 nagyon kényes erre.


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-11-23, 14:20

BTomi Dátum/Date: Szombat, 2013-11-23, 14:23 | Üzenet/Post # 279
nézelődő tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 13
Kitüntetések/Medals: 0
Hírnév/Fame: 0
Helyzet/Status: Offline
GND-20=5V
GND-8=23.1V
GND-18=23.1V

ja a dip kapcsoló összes ON állásban

Zolibá Dátum/Date: Szombat, 2013-11-23, 14:26 | Üzenet/Post # 280
alapkő
Csoport/Group: Felhasználók
Üzenetek/Posts: 1267
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Idézet BTomi ()
ja a dip kapcsoló összes ON állásban
Ez hogy lehet, régen ezzel a beállítással müködött jól a géped?
Kaptál hozzá egy leírást a dip kapcsolókat a motor áramhoz, illetve a mikrolépés kapcsolóit  a kivánt mikrolépésre kell beállítani.
Van SKYPE-d?


Az üzenetet módosította/Modified by Zolibá - Szombat, 2013-11-23, 14:47

Fórum » HOBBYCNC » HobbyCNC Elektronika » Léptetőmotorok, léptetőmotor vezérlések (Léptetőmotorok, léptetőmotor vezérlések)
Oldal 14 / 50«1212131415164950»
Keresés:

Copyright HobbyCnCArt © 2016
