Viktor Gépe
KisKZ Dátum/Date: Szerda, 2011-04-27, 20:29 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Viktor gépének otthona

Viktor Dátum/Date: Szerda, 2011-04-27, 20:34 | Üzenet/Post # 2
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Sziasztok Kedves Fórum társak!
Mind tudjátok,új gépet szeretnék építeni.
Mivel nekem nincsen nagy tapasztalatom ilyen téren ezért csak elvi síkon tudom megcsinálni,ill. rajzolni.Kérlek titeket,hogy segítsetek.

Egypár kép ízelítőnek:
http://hobbymaro.puhasoft.hu/Viktor....gep.JPG

http://hobbymaro.puhasoft.hu/Viktor....ep1.JPG

Természetesen ezek nincsenek befejezve, jelenleg itt tartok az tervezéssel.

Az üzenetet módosította/Modified by KisKZ - Szerda, 2011-04-27, 20:43

Tomi Dátum/Date: Csütörtök, 2011-04-28, 09:24 | Üzenet/Post # 3
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
No, picit kifejteném a chaten mondottakat, hogy miként gondolom:

Erőkar alatt az R-rel jelölt távolságot értettem, ami Fy hatására tizedeket (illetve erős léptecsek esetén akár mm-eket is elhajolhat). Persze ennek a mértéke sok tényezőtől függ, de a lila vonalakkal skiccelt merevítések nélkül véleményem szerint ez a kialakítás így önmagában nagyon bizonytalan és instabil.

Szóval, ahogy írtam, ha az Y tengely munka közben elakad, vagy ha túl nagy előtolási nyomaték kell a megmunkálásnál (pl. életlenebb a szerszám, keményebb az anyag) - az előtoló nyomaték egy része (elakadás esetén akár az összes) ezekre a csapágyházakra ("fülekre") hat, vagyis az orsó akar ilyenkor tengelyirányban elmozdulni (csapágyastól, léptetőmotorostól, mindenestől).

Csatolások/Attachments: 3395704.jpg(20Kb)

Viktor Dátum/Date: Csütörtök, 2011-04-28, 13:52 | Üzenet/Post # 4
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Tomi, Köszönöm a tanácsot azonnal módosítom a tervemen az alkatrészeket. Egy kérdésem volna hozzátok még.Én úgy gondoltam "terveztem" ,hogy a trapézmenetes orsó 16 mm átmérőjű. De a csapágy amit én találtam azt Inventorban az az SKF51102-es aminek a belső átmérője 15mm. Gondolom ez nem valami jó így ugye?

Tomi Dátum/Date: Csütörtök, 2011-04-28, 16:19 | Üzenet/Post # 5
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Viktor, keresgélj csak, fogsz találni megfelelő 16-os csapágyat is. De hozzáteszem, ezt is - mint mindent -, magad is megrajzolhatod. Szimbolikus szerepe van a rajzon (ugye a klasszikus kézi műszaki ábrázolás is engedi egyszerűsíteni a csapágyak jelölését). Félre ne vezessen később. Szóval nehogy a rajz alapján 15-öst vegyél vagy rakj a házba. smile
Nem fogod lemunkálni (vagy lemunkáltatni) az orsó végeit?

Viktor Dátum/Date: Csütörtök, 2011-04-28, 16:40 | Üzenet/Post # 6
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Tomi, Félre érted a kérdést biggrin Tudom hogy lehet rajzolni és méretre igazítani. De az életben az jó hogy a 16os menetet leesztergáltatom 15re?

Tomi Dátum/Date: Csütörtök, 2011-04-28, 16:47 | Üzenet/Post # 7
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Quote (Viktor)
De az életben az jó hogy a 16os menetet leesztergáltatom 15re?

Én speciel a menetes részt ha lehet el szoktam távolítani. Úgy, hogy ha lehet passzentosan illeszkedjen a belső csapággyűrűbe. Vagyis nem feltétlen kell szoros v. szilárd illesztésűnek lennie, de ne lötyögjön benne... 12-14 mm-ig is lemehetsz, elsősorban az a lényeg, hogy az orsó mindenképp központos legyen.
Hogy jó-e mindez? Hátrány nem származik belőle. smile


Viktor Dátum/Date: Csütörtök, 2011-04-28, 17:22 | Üzenet/Post # 8
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Tomi, Erre gondoltam ,köszi.

miki-bá Dátum/Date: Szombat, 2011-04-30, 12:29 | Üzenet/Post # 9
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
Viktor, Amint látom a rajzolást is tanulod és a gép építést is .
Én úgy gondolom ,hogy maga az asztal a hosszúsága miatt a közepén nagyon behajolhat. nem látol a szélén
semmi merevítést ami a terhet hordaná.Gondolon a gépet acélból készíted.
Lehet célszeűbb lenne egy 60x80 mm v. 40x60mm zártszelvényből egy rácsot készíteni.
Ezt a rácsot alol felöl oldalt belemezelni min . 5mm vastag lemezzel. Az oldalsó lemezelésből rögtön a lábat kialakítani.
Az elképzelésemrők este csinálok egy skiccet és felteszem talán úgy érthetőbb lesz.

Üdv Miki bá


" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

Viktor Dátum/Date: Szombat, 2011-04-30, 14:45 | Üzenet/Post # 10
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
miki-bá, Köszi a skiccet előre is mert valóban nem igazán értem mire gondolsz.Ha az asztal alját ,vagy oldalát belemezelem akkor a híd hogy mozog?De este ezt kivesézzük smile KisKZ, Ha nem bánod ezt a topikot mint egy noteszt is használnám.Ezalatt azt értem,hogy a chaten jött remek ötleteket ide bemásolnám :)Remélem nem gond?

miki-bá Dátum/Date: Szombat, 2011-04-30, 19:22 | Üzenet/Post # 11
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
Viktor, Tehát szerintem ,a zártszelvényt még heggeszteni sem kell hanem egyszerűen sarokelemekkel összecsavarozni.
Tetejére egy min 5mm lemez, az alját nem érdemes belemezelni . A lin vezetékeket lehet a lemez tetejére v. a váz oldalára is
rögzíteni. Az orsó csapágyházait símán fel leget csavarozni, egy ijen v. ehez hasonló váz anyagát Te símán kivágod , az
egészben csak az a gáz ,hogy sokat kell csavarozni. A csavarozás előtt érdemes valami sziló fajtával bekenni az összeillesztéseket
mert az jól rögzíti is és a rezgéseket tompítja. Röviden ennyi.
Ja -Ja- ja , Holnap teszek fel neked képet egy csapágaról ami nekem van agépemen és merem ajánlani.

Miki bá


" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

Viktor Dátum/Date: Vasárnap, 2011-05-01, 16:47 | Üzenet/Post # 12
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
miki-bá, Köszönöm mint a skiccet mind az ötleteket.Csemegézek belőlük smile

Hozzáadva (2011-05-01, 5:47 PM)
---------------------------------------------
Na Emberek.Miközben teltek a napok és a hetek Csaby barátunk segítségével és instrukciói által megrajzoltam egy mozgó asztalos gépe,Ez úgynézki, hogy talán még működő képes is lesz. Mutatnék képeket a vázlatról.http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....PG
http://hobbymaro.puhasoft.hu/Viktor....G
http://hobbymaro.puhasoft.hu/Viktor....G
Egyenlőre ennyi. Inventorral készült a tervezés sok segítséggel természetesen.

Az üzenetet módosította/Modified by Viktor - Vasárnap, 2011-05-01, 16:50

miki-bá Dátum/Date: Vasárnap, 2011-05-01, 18:48 | Üzenet/Post # 13
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
Viktor, Nagyon klasszul sikerült. Igaza van Csabynak ez most egy rém egyszerű szerkezet , csak
össze kell csavarozni és kész. A csapágyazás tekinten egy fotó van a mappámban a nevednél.

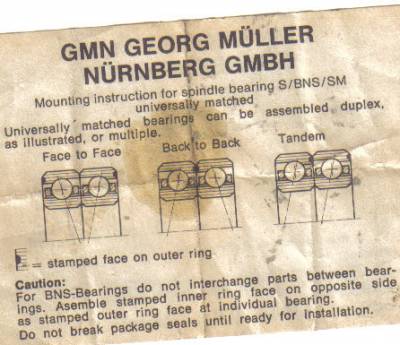

A csapágy két 6201-es csapágy ami össze van válogatva ,de külön külön is jó. Ezeket összefordítod és
a hoszirányú játék megoldva.

Hozzáadva (2011-05-01, 7:48 PM)
---------------------------------------------
Csak azért ,hogy lássd hogyan rakd a csapágyakat össze.
A csapágy külső átmérője 32mm, belső átm: 12mm , vastagság 10mm,
viszont kettő kell belőle.
Az egy másik kérdés ,hogy nekem nem a motor oldali felén van ez a csapágy ,hanem az orsó másik felén ,
azért ,hogy ne kelljen a rögzítéshez menetet esztergálni.
így az orsó vége le lett esztergálva átm. 12mm-re és befúrva egy M5 menet.
A motor oldalára egy síma egyszerű csapágy került ami csak tartja a tengelyt.
Ha érdekel akkor lefotózom ( egyszerű mint a facsipesz.)
egyenlőre ennyi

Üdv.

Miki bá

Csatolások/Attachments: 6778508.jpg(128Kb)


" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

Viktor Dátum/Date: Vasárnap, 2011-05-01, 19:11 | Üzenet/Post # 14
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
miki-bá, Köszönöm. Csabyval már kiveséztük a Csapágyas dolgokat,majd meglátom mire futja biggrin

Tomi Dátum/Date: Csütörtök, 2011-05-19, 14:58 | Üzenet/Post # 15
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 310
Kitüntetések/Medals: 1
Hírnév/Fame: 1
Helyzet/Status: Offline
Viktor!
A V1.0-s gépedhez én egy ilyesmi könnyített asztalt faragnék.
Két pl. bútorlap közé fenyőből egy ilyen rács. Lesz olyan erős, mint a tömör, csak tisztességesen kell megcsinálni. A súlya viszont max. ötöde-tizede a tömörnek.
Lehet: csavarozni, fatiplizni, ragasztani, vagy akár a 3 egyszerre.
Az éleket pedig, ha így "kilógva" hagyod, akkor ideális lehet különféle szorítók számára szabad élnek.

+Kiegészítés:
- mielőtt a felső lapot felszereled (pláne ha véglegesre), a "rács" felső éleit magával a géppel síkba marhatod, ami ha egy nem is tökéletes, de elég pontos vízszintet eredményez.
- Ha fenyőből csinálod a rácsot (vágott darabok, hajópadló, lambéria), érdemes a lapjaikat belakkozni, ne vetemedjen. Az éleket viszont nem, mert lakkozva nem ragasztható olyan jól.

++ Kiegészítés:
- Az üregekbe ("dobozokba") nagyobb tömörségű műanyag habot is ragaszthatsz. -> Nem jelentős, de valamennyikét rezgést csillapít.

Csatolások/Attachments: 4952046.png(456Kb)

Viktor Dátum/Date: Csütörtök, 2011-05-19, 15:42 | Üzenet/Post # 16
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Sziasztok Fórum lakok. Tegnap leszedtem a gépemről a 11Kg-os asztalt,és a zsírtalanítás után a gépem megtáltosodott. Az eddigi maximum 700mm/s ből lett 2000mm/s. Ami nem kis teljesítmény. Csináltam pár videót róla. http://hobbymaro.puhasoft.hu/Viktor/video/Y%20tengey.AVI Ez az X és az Y tengely tesztfutása. Ez http://hobbymaro.puhasoft.hu/Viktor/video/Z%20tengey.AVI meg értelemszerű. És végül egy teszt marás. http://hobbymaro.puhasoft.hu/Viktor/video/teszt.AVI.
Tomi köszi a skiccet megfontolandó.

xplod Dátum/Date: Csütörtök, 2011-05-19, 20:17 | Üzenet/Post # 17
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 241
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Viktor, Nekem a gépen rétegelt lemez van 20mm vastagságú , nagyon jól bevált. Ha síkba marod utána alumínium lapot hornyosat rácsavarozol és tökéletes lesz.

miki-bá Dátum/Date: Csütörtök, 2011-05-19, 20:29 | Üzenet/Post # 18
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
Csak úgy hasít ! biggrin

" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

Viktor Dátum/Date: Szombat, 2011-05-28, 16:53 | Üzenet/Post # 19
Fontos tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 658
Kitüntetések/Medals: 1
Hírnév/Fame: 3
Helyzet/Status: Offline
Quote (miki-bá)
Csak úgy hasít ! :D

Köszi igyekszik az emberfia.
xplod, Az asztalodról kérlek csinálj egy képet. És köszi az ötletet.

Hozzáadva (2011-05-27, 2:45 PM)
---------------------------------------------
Sziasztok.Ma azaz tegnap megint variálódott a gépem mert a meglévő asztalom kicsit nehézkes(11Kg). És mivel elkészült a fém vázas asztal ezért teszek fel róla pár képet. Remélem ez jobb lesz ,az már most látszik hogy könnyebb(5Kg). De majd meglátom mi lesz belőle biggrin Kritikákat és javaslatokat természetesen továbbra is várom. Ízelítőnek pár kép: Ez megy fel Ide:

Hozzáadva (2011-05-28, 5:53 PM)
---------------------------------------------
Sziasztok ismét,kicsit írok a gépemről.Az új asztal elkészült felkerült síkba maródót.Most a teszt marás következik 2000mm/min-el. Készítettem egy kis videót eddig még jól megy a gép. http://hobbymaro.puhasoft.hu/Viktor/video/tesztmaras.AVI


Az üzenetet módosította/Modified by Viktor - Szombat, 2011-05-28, 16:53

Amatőr Dátum/Date: Szombat, 2011-05-28, 18:08 | Üzenet/Post # 20
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Jó kis tempóval tolod neki!
