ArtCAM problémák, kérdések
KisKZ Dátum/Date: Szerda, 2011-01-19, 17:42 | Üzenet/Post # 1
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
ArtCAM-mal kapcsolatos problémák, kérdések, válaszok

KisKZ Dátum/Date: Vasárnap, 2011-02-20, 20:06 | Üzenet/Post # 41
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Srácok!
Ez a googleusercontent linkelés????
Nem gond, csak valamiért nem működik ugy látom...
Legalábbis nálam nem jönnek be a képek.

Jobb ha ezeket mégis inkább ide az FTP-n lévő könyvtáratokba teszitek.


xplod Dátum/Date: Hétfő, 2011-02-21, 13:05 | Üzenet/Post # 42
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 241
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Sziasztok.
Egy ilyen dolgot szeretnék csinálni .
Az a baj hogy nekem azt a domború téglalapot síkra csinálja meg.
Mi a hiba?
Csatolások/Attachments: 7582321.jpg(41Kb)

xplod Dátum/Date: Hétfő, 2011-02-21, 15:36 | Üzenet/Post # 43
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 241
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
A másik gondom,ha simán megírok egy marni való szöveget ha azt nem tükrözöm ár ,nekem a gép fordítva csinálja meg.
Ez miért van?

KisKZ Dátum/Date: Hétfő, 2011-02-21, 15:52 | Üzenet/Post # 44
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Quote (xplod)
A másik gondom,ha simán megírok egy marni való szöveget ha azt nem tükrözöm ár ,nekem a gép fordítva csinálja meg.
Ez miért van?

Szia Xplod!

Mindent tükörbe mar a géped vagy csak a szöveget?
Mert ha mindent, akkor az adott tengelynél a MACH beállításainál a DIR low activ-ot az ellenzeőre kell állítani (ha pipa van akko rne legyen, vagy ha van akkor legyen)

Ha csak szövegeknél történik ez, és minden mást ugy mar ahogy azt kell, akkor megint kérnék egy példa ART file-t!


Amatőr Dátum/Date: Hétfő, 2011-02-21, 15:54 | Üzenet/Post # 45
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 2207
Kitüntetések/Medals: 6
Hírnév/Fame: 3
Helyzet/Status: Offline
Quote (xplod)
Mi a hiba?

A Toolpath fülön milyen megmunkálást választasz?
A következőt javaslom: A 3D toolpath közül válaszd a Machine relief-t, válassz szerszámot (be is kell állítanod a gravírtű szögét, sebességét stb...) Material setup-nál add meg az anyag vastagságát és hogy mennyi legyen a felső offszet (Top offset, pl. 0,5mm). Ha kész, Calculate Now! Itt lehet hogy várnod kell egy kicsit az alakzat bonyolultságától függően. Ha végzett a Toolpath Simulation alatt használd az első gombot, azzal megnézheted hogy milyen marópályát készítettél. Itt ugyanazt a domború formát kell látnod amit reliefként készítettél.
Quote (xplod)
nekem a gép fordítva csinálja meg

Valószínűsítem hogy valamelyik tengelyed (melyik is tükröz?) fordítva működik, azt a Mach setupban visszafordíthatod.


H1i.hu

xplod Dátum/Date: Hétfő, 2011-02-21, 20:00 | Üzenet/Post # 46
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 241
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Az X tengely tükröz erre gondoltam én is hogy valamit a Mach 3 om ban kell átállítani.

KisKZ Dátum/Date: Hétfő, 2011-02-21, 20:14 | Üzenet/Post # 47
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Quote (xplod)
Az X tengely tükröz erre gondoltam én is hogy valamit a Mach 3 om ban kell átállítani.

No akkor a MACH3-ban a Config/Port and Pins alatt a Motor Outputs-nál az X tengely sorában a Dir LowActive-nél lévő beállítást tedd az ellentettjére!
Utána jó fele kell mennie mindennek!


miki-bá Dátum/Date: Hétfő, 2011-02-21, 20:40 | Üzenet/Post # 48
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 817
Kitüntetések/Medals: 3
Hírnév/Fame: 2
Helyzet/Status: Offline
Üdv mindenkinek!
Most ,hogy "pihenek" letöltöttem a szabad reliefek-ből párat ( szürke árnyalatú ) és elkezdtem a tanuló videó alapján
megcsinálni. Mindíg megállítottam a képet a vidin és úgy haladtam tovább. Elmondhatom ,hogy sikerültek a módosítások,
csak kicsit lassan ,mert az én gépem ehhez a 3d relif-hez kisteljesítményü. sikerült a körbevágást is lemodeleznem ,úgy hogy
megint tanultam egy csomót.
Még a végém kirándulást teszek a relief-ek világába.
Üdv

Miki bá


" Ember ,küzdj és bízva bízzál"

http://famakett.hu/

KisKZ Dátum/Date: Hétfő, 2011-02-21, 20:54 | Üzenet/Post # 49
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Quote (miki-bá)
Még a végém kirándulást teszek a relief-ek világába

No én már látom, hogy nemsokára Te fogsz ám minket tanítani!

De örülök, hogy hasznosak a dolgok!! Nem is tudod milyen jó!!!

De jó hogy szóltál, mert kell majd feltenni néhány újabb ingyenes reliefet már.

Köszönöm!


KisKZ Dátum/Date: Hétfő, 2011-02-21, 21:47 | Üzenet/Post # 50
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Quote (xplod)
Az a baj hogy nekem azt a domború téglalapot síkra csinálja meg.

Xplod!

Létrehoztam két vektort, egy nagy téglalapot és egy kis négyzetet.

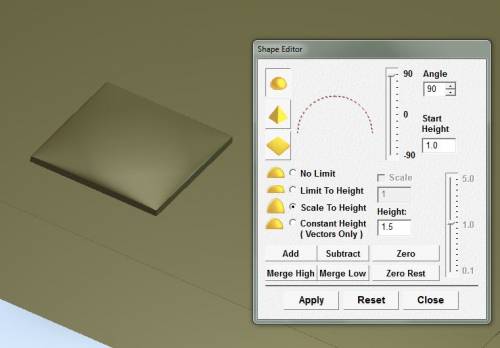

A lenti képen az egyik relief rétegre készítve lesüllyesztettem 3mm-re a nagy téglalapot.
Utána egy új relief réteget készítettem, kiválasztottam a kis négyzetet és a képen látható beállításokkal adtam hozzá (add) az uj, aktuális réteghez.

Mik ezek a beállítások?:

Bár nem láttam jól a képeden, de mintha ott is ugy lett volna, hogy előbb van egy kis egyenesen kiemelkedő rész, majd utána készül a kupola.

A START HEIGHT-tel (Kezdő magaság) megadtam azt, hogy meddig menjenek fel egyenesen az oldalak. Itt az értéke 1mm.
Ettől a magasságtól kezdi el majd kialakítani a következőkben beállítottakat a szoftver.
Mivel a majd feljebb létrejövő rész kezdő profilja a kiválasztott négyzet, így az tulajdonképpen letakarja az alatta lévő térrészt. Ezért van az, hogy a kontúrok mentén lefelé egyenesek itt az oldalak.
Úgy mint amikor beimportálsz egy 3D modellt. Akkor is ugy készíti a reliefet a szoftver, hogy a kitakart részeket feltölti anyaggal.
Itt is ezt történik.
Ezzel nem kell törődni, csak annyira, hogy tudd! A négyzet 1mm-es magasságban lévő kontúrja körül fog elmenni majd a megmunkáló szerszámod, ami ha pl egy 20 fokos gravírtű, akkor a marás után itt egy 10fokos ferdeségű oldalt fog hagyni nem pedig függőlegest!

Innentől számítja a program a következő, a végleges magasságot, amelyet a SCALE TO HEIGHT (méretezés magasságig) értékéig fog kiemelni. A beállított kezdő dőlésszög (ANGLE) értéke gyakorlatilag mindegy mennyi. Csak ne 0 legyen. Ha 0 akkor síkra csinálja a felületet. Bármi más esetben ugyis az határozza meg a kupola alakját, hogy milyen magasságba kell hogy pontosan beilleszkedjen.

Tehát a kupola csúcsponjának a fentebb beállított kezdő magasságtól való távolságát a HEIGHT-nél (magasság) adhatod meg.
Ez itt a képen 1.5mm.

Utána csak katt az ADD-ra és már el is készül a kupola.

Összegezve:
1mm egyenesen fel a négyzet alappal, majd a kupola, méghozzá úgy, hogy az előző 1mm-től további 1.5mm-re van a legmagasabb pontja.
Vagyis a belső négyzet alapú rész teljes magassága a fenéktől 2.5mm.

Ha valami nem érthető vagy zavaros voltam kérlek szóljatok!


KisKZ Dátum/Date: Hétfő, 2011-02-21, 21:57 | Üzenet/Post # 51
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
xplod,
Quote
Az a baj hogy nekem azt a domború téglalapot síkra csinálja meg.

No még egy kérdés, bár a telefonos beszélgetésünk alapján elsőre ugy gondoltam, hogy az előző hozzászóásban írt dolog létrehozásnál volt problémád.

De ha nem, akkor az a kérdésem, hogy mi az ami "azt a domború téglalapot síkra csinálja meg" ?

Az ArtCAM? A szimuláció? A géped maráskor?


xplod Dátum/Date: Csütörtök, 2011-02-24, 07:18 | Üzenet/Post # 52
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 241
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Quote (KisKZ)
De ha nem, akkor az a kérdésem, hogy mi az ami "azt a domború téglalapot síkra csinálja meg" ?

Az Art is szimuláció közben és a gép is.


xplod Dátum/Date: Csütörtök, 2011-02-24, 08:31 | Üzenet/Post # 53
aktív tag
Csoport/Group: Felhasználók
Üzenetek/Posts: 241
Kitüntetések/Medals: 0
Hírnév/Fame: 1
Helyzet/Status: Offline
Quote (KisKZ)
No akkor a MACH3-ban a Config/Port and Pins alatt a Motor Outputs-nál az X tengely sorában a Dir LowActive-nél lévő beállítást tedd az ellentettjére!
Utána jó fele kell mennie mindennek!

Köszi,mostmár jól műkszik.
Ezeket is le kellene írni egy fórumon hogy a vezérlőbe mi mit jelent és milyen hatásai vannak ha megváltoztatod a beállításokat mert ezeket a dolgokat nem írják le!

kymco1 Dátum/Date: Péntek, 2011-02-25, 18:55 | Üzenet/Post # 54
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 857
Kitüntetések/Medals: 2
Hírnév/Fame: 4
Helyzet/Status: Offline
Remélem jó helyre irom a gondom. A probléma a következő. Adott egy att tipusú 4tengelyes gép http://www.attautomatica.hu/4t.shtml ezen a linken.
Az ac által tervezett reliefet kellene egy íves ajtóra rámarni. csinált e már ijet közületek valaki.
A gép adott és a gépen rajta van az ac a rhino4 és a mastercam x5
Ötleteket köszönettel várok

KisKZ Dátum/Date: Péntek, 2011-02-25, 19:27 | Üzenet/Post # 55
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
Quote (kymco1)
Az ac által tervezett reliefet kellene egy íves ajtóra rámarni. csinált e már ijet közületek valaki.

Ez attól függ!

Ha ténylegesen 4 tengelyes módban, vagyis a szerszámmal mindig merőlegesen a felületre szeretnél marni sajnos akkor sehogy.
Az AC csak 3 tengelyre generál kódot.

AC-ben azt meg tudod tenni, hogy rávetítesz a felületre egy 2D pályát, de ezt csak 3 tengelyes módban tudod marni sajnos. Mondjuk felületkövetés esetéen alkalmazhatod ezt.

Nádházi prof kérdezte ennek a megoldását Tőlem valamelyik nap... Sajnos ez az út, az AC nem megfelelő...
Neki pl. a Visualmill-t ajánlották ebben a témában és a Rhinot...

Max annyiban, hogy ha a fentiek szerint vetített és generált pályát kimentve más szoftverbe be tudod olvasni, és ott erre, mint görbére genreálsz egy új 4 tengelyes pályát. Én sajnos nem ismerem, de a MasterCAM-nál vakegér már csinált ilyesmit.


kymco1 Dátum/Date: Péntek, 2011-02-25, 19:36 | Üzenet/Post # 56
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 857
Kitüntetések/Medals: 2
Hírnév/Fame: 4
Helyzet/Status: Offline
Őnála is én érdeklődtem azért járkál a probléma után
Mióta felvetettem a problémámat nála, azóta nem alszik.

Hozzáadva (2011-02-25, 8:33 PM)
---------------------------------------------
az ac által generált marópályát amit pirossal megrajzol nem lehet dxf vagy valamilyen más formában kimenteni?

Hozzáadva (2011-02-25, 8:36 PM)
---------------------------------------------
vagy az ac-ból generált g-kódot visszakonvertálni mondjuk dxf-re amit a rhino4 megeszik?


KisKZ Dátum/Date: Péntek, 2011-02-25, 19:43 | Üzenet/Post # 57
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
kymco1,

Akkor Te vagy annak bizonyos gépnek a tulaja! áhááááá! smile

Szerintem lesz megoldás...
A kérdésem az, hogy az alap, az ív... Annak megvanak a méretei esetleg?
Mert ha egzakt dolog amire kell vetíteni, azt meg tudom csinálni.


KisKZ Dátum/Date: Péntek, 2011-02-25, 19:50 | Üzenet/Post # 58
alapkő
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 3072
Kitüntetések/Medals: 4
Hírnév/Fame: 9
Helyzet/Status: Offline
kymco1,

De jó lenne pontosítani, hogy mi is az amit akarsz!!!
Mert a PROF nekem 2D pál (mondjuk garvír) vetítéséről beszélt íves felületre.
De Te szerintem reliefet szeretnél z ves felületen nem?

Ma nézegettem a Wrap lehetőséget (még messze nem értem sajnos) az ART alatt. Elvileg ezzel a reliefet hajlított (sajnos csak hengeres felület ívére) tudjuk görbíteni..


csiki Dátum/Date: Péntek, 2011-02-25, 19:53 | Üzenet/Post # 59
komoly tag
Csoport/Group: Adminisztrátorok
Üzenetek/Posts: 369
Kitüntetések/Medals: 2
Hírnév/Fame: 3
Helyzet/Status: Offline
Tudja az AC ezt a rásimítást, de nem emlékszem.
Merkel Gézát kellene megközelíteni ezt ő mutatta azt hiszem.

kymco1 Dátum/Date: Péntek, 2011-02-25, 19:54 | Üzenet/Post # 60
alapvető tag
Csoport/Group: Moderátorok
Üzenetek/Posts: 857
Kitüntetések/Medals: 2
Hírnév/Fame: 4
Helyzet/Status: Offline
Amit betettem linket azon látszik egy pelást. mint egy félbe vágott hordó arra kellene ráhajtani egy reliefet. a palást mérete lehet változó
nem muszáj mindig ugyanarra a palástra rárakni
